AD4854是Analog Devices推出的一款高精度、全緩沖型數據采集系統（DAS），集成4通道同步采樣、20位分辨率與1MSPS吞吐率，適用于對精度、動態范圍和通道一致性要求嚴苛的工業與測試應用。該器件采用單5V供電，支持靈活的輸入緩沖電源配置，內置4.096V低漂移基準及緩沖器，顯著減少外部元件需求。ADI代理授權、原廠貨源 - 深圳市中芯巨能電子有限公司為您提供AD4854技術參數詳解，附引腳圖及典型應用電路圖。

AD4854技術參數詳解

每個通道均配備高阻抗輸入緩沖器，具備11MHz帶寬和皮安級輸入電流（25°C時典型值±75pA），支持差分輸入結構，共模輸入范圍寬，共模抑制比（CMRR）高達120dB。該架構允許直接接入±40V至±2.5V或0V至40V等多檔SoftSpan可編程輸入范圍，無需外部信號調理即可適配多種傳感器輸出電平。

AD4854的核心創新在于其“無縫高動態范圍”（SHDR）技術。啟用后，系統在每個采樣周期自動優化輸入信號路徑增益，動態匹配信號幅值，最大化ADC有效分辨率，同時保持ppm級積分非線性（INL，典型±160μV）。在單次轉換模式下，典型信噪比（SNR）達97.2dB，動態范圍111.4dB，THD為-117dB，確保高保真信號采集。此外，支持24位過采樣模式，進一步提升SNR與分辨率。

器件支持SPI配置接口（0.9V–5.25V電平兼容），可通過寄存器設置工作模式、輸入范圍及校準參數。數據輸出支持LVDS或CMOS電平，通過引腳選擇；CMOS模式支持1至4線并行輸出，便于在高速與引腳數之間權衡。每通道集成可編程偏移、增益和相位校正功能，可用于補償前端模擬鏈路誤差，提升系統級精度。

AD4854采用7.0mm × 7.0mm、64球BGA封裝，內部集成所有關鍵去耦電容，大幅減小PCB布局敏感性與整體方案尺寸。滿量程輸入階躍建立時間小于300ns，確保在1MSPS下通道間高一致性采樣。

典型應用包括自動測試設備（ATE）、航空電子系統、精密儀器、半導體制造測試及工業過程控制。設計建議：優先采用LVDS輸出以降低噪聲；優化電源去耦布局；利用片上校準功能補償系統誤差，提升長期穩定性。

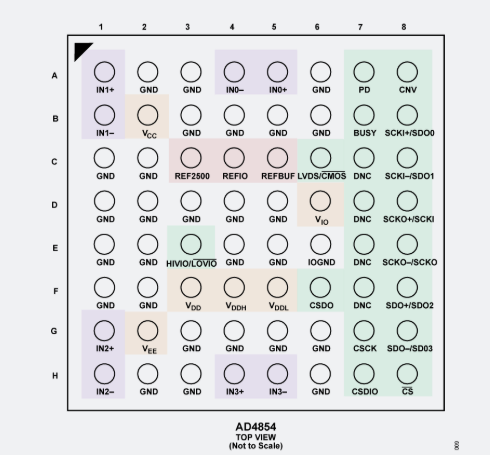

AD4854引腳圖

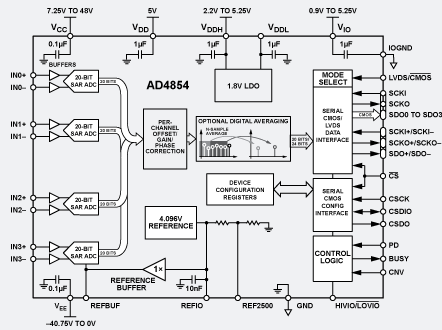

AD4854典型應用電路圖

AD4854訂購料號

AD4854BBCZ-RL-13

AD4854BBCZ
