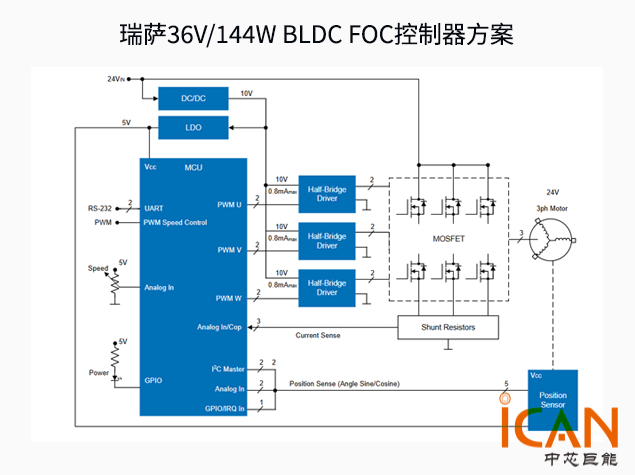

瑞薩電子推出的36V/144W無刷直流（BLDC）電機控制器方案，面向高性能、高精度電機控制應用，支持12V至36V寬電壓輸入，最大持續電流4A，適用于力反饋方向盤、遙控車及飛行模擬器等對動態響應和控制精度要求嚴苛的場景。該系統基于磁場定向控制（FOC）算法，實現高效、平穩、低噪聲的電機驅動。瑞薩代理商-中芯巨能為您介紹該方案相關芯片及應用優勢。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

主控芯片可選RA2T1或RX13T 32位MCU。RA2T1基于64MHz Arm? Cortex?-M23內核，集成浮點運算單元（FPU）和專用電機控制外設，包括三相互補PWM、12位ADC與高速比較器，支持無傳感器及有傳感器FOC算法。RX13T為瑞薩專為單電機控制優化的32位MCU，具備高集成度與低BOM成本優勢，內置PGA、ADC與PWM模塊，適用于成本敏感型高性能應用。

該方案采用IPS2550電感式位置傳感器，實現非接觸式轉子位置檢測。相比霍爾傳感器，電感式傳感具備更高分辨率與溫度穩定性，支持高速換向，提升FOC系統的動態響應與控制精度。傳感器信號經調理后接入MCU，用于實時估算轉子角度與速度，支撐精確的矢量控制。

電流檢測方面，RA2T1和RX13T均集成三通道可編程增益放大器（PGA），可直接放大低側分流電阻的微伏級電壓信號，無需外置電流感應放大器（CSA），顯著降低元件數量與PCB面積。結合12位ADC，實現高精度相電流采樣，支撐FOC電流環控制。

功率級由HIP2211半橋驅動器與外部MOSFET構成三相逆變電路。HIP2211支持100V耐壓、3A拉/4A灌電流能力，具備欠壓鎖定與交叉導通保護，驅動信號由MCU PWM輸出經隔離后輸入。推薦搭配低Rdson N-MOSFET，確保高效功率轉換。

電源系統采用兩級架構：前端由ISL85413同步降壓穩壓器將24V輸入降至5V或3.3V，支持300mA輸出，開關頻率1.2MHz，效率高、體積小。后級采用ISL80410 LDO，提供150mA輸出，具備40V耐壓與低靜態電流（3.5μA），為MCU、傳感器及驅動電路提供穩定、低噪聲電源。

系統優勢包括：

高精度控制：電感式位置反饋 + FOC算法，實現平滑轉矩與快速動態響應。

高集成度：MCU內置PGA，省去外部CSA，降低BOM成本。

寬電壓輸入：支持12V–36V輸入，適配多種電池或電源系統。

緊湊設計：高度集成方案減少外圍器件，適用于空間受限應用。

高可靠性：集成過流、過溫、UVLO等保護機制。

該方案提供完整硬件設計與FOC固件支持，適用于開發高性能BLDC伺服系統，顯著縮短開發周期，加速產品上市。
