運算放大器（Operational Amplifier，簡稱 Op-Amp）是電子電路中一種重要的電子元器件，廣泛應用于各種電路設計中，包括放大、濾波、比較等。在設計運放電路時，電源配置是至關重要的一環。其中，一個常見的問題是：在運放電源配置中，是否需要負電壓？

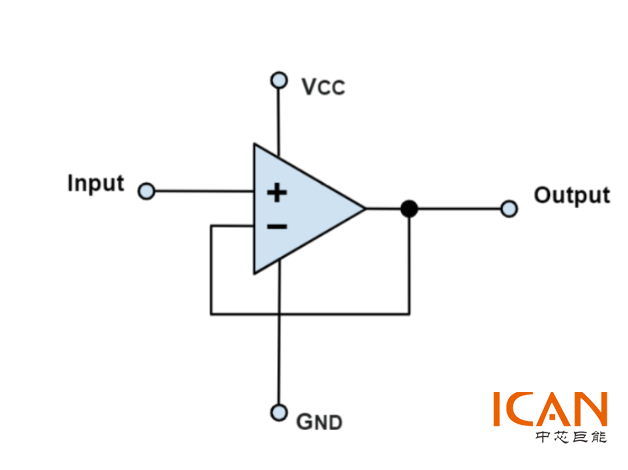

運算放大器是一種差分放大器，它具有兩個輸入端（正、負）和一個輸出端。正常工作情況下，運放可以放大輸入信號，但它需要適當?shù)碾娫垂╇姟ＭǔＧ闆r下，運放的電源配置包括正電壓和地電壓，但是否需要負電壓則取決于具體的應用需求。

首先，讓我們來看看運算放大器工作原理。在典型的運放電路中，通常使用兩個電源電壓：正電源和地電源。正電源用于提供運放工作所需的電壓，而地電源則用作參考電壓。在大多數情況下，地電源即為零電位，與電路的共地連接。擴展閱讀：1分鐘了解：運算放大器定義、工作原理及應用領域。

那么，為什么有時候需要負電壓呢？負電壓的存在可以為運放提供更大的動態范圍和更好的性能。在某些特定的應用中，負電壓可以提高運放的工作效率和線性范圍。

首先，讓我們看看運放的輸出范圍。對于大多數運放，它們的輸出范圍是由供電電壓決定的。如果只使用正電源，那么輸出信號將受到電源電壓范圍的限制，無法輸出超出這個范圍的信號。而當使用正負雙電源時，運放的輸出范圍可以擴展到正負電源電壓之間，從而實現更大的輸出振幅。

其次，負電源還可以改善運放的共模抑制比（Common Mode Rejection Ratio，CMRR）。共模抑制比是衡量運放抑制共模信號的能力，即對輸入信號中的共模干擾的抑制程度。在一些對信號質量要求較高的應用中，如信號采集系統或精密測量中，提高共模抑制比是非常重要的。使用負電源可以幫助提高運放的共模抑制比，從而減小對共模干擾的敏感度。

此外，一些特定的運放電路需要負電源才能正常工作。例如，在放大交流信號時，如果沒有負電源，運放將無法正確地工作，因為它需要正負電源來處理正負信號。

然而，并不是所有的運放電路都需要負電源。在一些簡單的放大、濾波或比較電路中，只使用正電源就足夠了。此外，使用負電源也會增加設計的復雜性和成本，因為需要額外的電源電路來生成負電壓。

是否需要負電源取決于具體的應用需求。在一些對信號質量要求較高、需要更大動態范圍或更好共模抑制比的應用中，使用負電源可能是必要的。但在其他簡單的應用中，只使用正電源也可以滿足需求。在設計運放電路時，需要綜合考慮電路性能、成本和復雜性等因素，選擇合適的電源配置方案。

因此，我們可以得出結論：負電源并非所有情況下都是必需的，但在特定的應用場景下，它可以為運放電路提供更好的性能和更大的靈活性。在實際應用中，工程師應根據具體需求來決定是否需要負電源，并合理設計電路以實現最佳性能。如需采購運算放大器、申請樣片測試、BOM配單等需求，請加客服微信：13310830171。
