隨著物聯網（IoT）、便攜式醫療設備、智能傳感器及電池供電智能終端的快速發展，對高性能與低功耗兼具的運算放大器需求日益增加。中微愛芯推出的AiP865X系列微功耗軌到軌運算放大器，以其卓越的帶寬與功耗平衡，成為應對這些挑戰的理想選擇。該系列包括多個型號，如AiP8651、AiP8652、AiP8653、AiP8654和AiP8659，適用于多種應用場景。

高性能與低功耗兼?zhèn)?/span>

在現代電子設計中，特別是對于電池供電設備和便攜式應用，對運算放大器的要求不僅限于高增益帶寬積，還需要極低的靜態電流以延長設備的運行時間。中微愛芯的AiP865X系列正是為此而生，其典型參數為1.1MHz增益帶寬積和45μA靜態電流，確保了信號處理速度的同時顯著降低了功耗。

具體而言：

AiP8651、AiP8652和AiP8654分別是單通道、雙通道和四通道運放，不帶使能控制引腳。

AiP8653和AiP8659則分別為帶使能控制管腳的單通道和雙通道運放，增強了設計靈活性。

主要特點與技術規格

關鍵技術指標

增益帶寬積：1.1MHz，提供足夠的信號處理帶寬。

轉換速率：0.56V/μs，適合高速信號處理需求。

單位增益穩定，提供了可靠的設計基礎。

失調電壓：≤3mV，確保了高精度信號處理。

失調電壓溫漂：1μV/℃，提升了溫度穩定性。

輸入共模范圍：(V-)-0.1V～(V+)+0.1V，支持廣泛的輸入信號。

靜態電流/放大器：僅45μA，極大延長了電池供電設備的工作時間。

供電范圍：2.2V～5.5V，兼容多種低壓系統。

工作溫度范圍：-40℃～125℃，適應嚴苛環境條件。

封裝形式多樣化

為了滿足不同應用場景的需求，AiP865X系列提供了豐富的封裝選項：

AiP8651：SOT23-5/SOT353/SOP8/MSOP8

AiP8652：MSOP8/SOP8/TSSOP8/DIP8/DFN8

AiP8653：SOT23-6/SOT363/SOP8/MSOP8

AiP8654：SOP14/TSSOP14/DIP14

AiP8659：MSOP10

產品優勢

續航能力卓越

45μA的靜態電流顯著低于許多通用型運放，特別適合長時間運行的電池供電設備，如智能手環、門窗傳感器等。

設計靈活性高

寬電源電壓范圍和軌到軌特性，使得該系列產品易于集成到各種低壓系統中，無需復雜的電源管理電路，簡化了設計流程。

應用領域廣泛

AiP865X系列運放在多個領域展現出強大的適用性：

電池供電設備：如智能手環、RFID讀寫器，利用其低功耗特性延長續航時間。

便攜式醫療設備：如血糖儀、血壓計，確保高精度信號處理。

傳感器接口：如溫度傳感器、壓力傳感器，提供可靠的信號調理功能。

有源濾波器：在音頻處理、通信系統中發揮關鍵作用。

其他應用：如電池測試儀等。

引腳排列圖示例

以下是部分型號的引腳排列圖示例：

AiP8651：

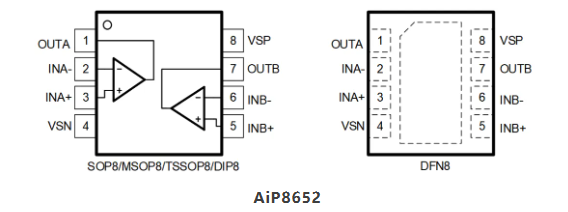

AiP8652：

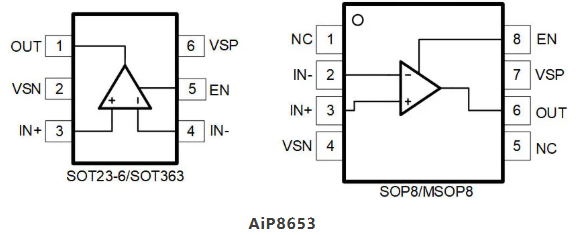

AiP8653：

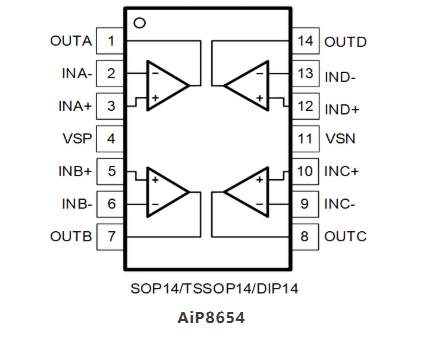

AiP8654：

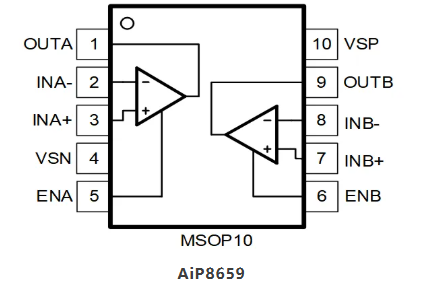

AiP8659：

如需AiP8651、AiP8652、AiP8653、AiP8654和AiP8659產品規格書、樣片測試、采購、技術支持等需求，請加客服微信：13310830171。中微愛芯代理商-深圳市中芯巨能電子有限公司，為制造業廠家的工程師或采購提供選型指導+數據手冊+樣片測試+技術支持等服務。
