代理銷售TI德州儀器旗下全系列IC電子元器件-中芯巨能為大家代理德州儀器100A 雙相數字控制電池測試儀參考設計。本篇內容包含：該設計的特點、設計參數、應用領域、設計文件及該設計所需芯片等內容。

該設計特點

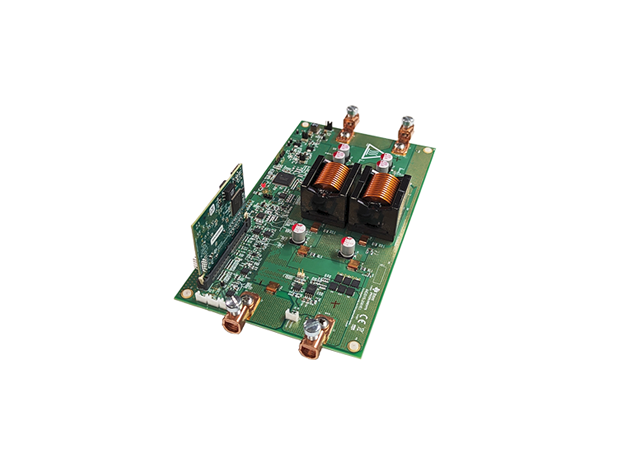

該參考設計演示了一種使用 C2000? 微控制器 (MCU) 和精密 ADC ADS131M08 精確控制雙向交錯降壓轉換器功率級的電流和電壓的方法。該設計利用 C2000 MCU 的高分辨率脈寬調制 (PWM) 生成外設，實現了低于 ±20mA 的電流調節誤差和 ±1mV 的電壓調節誤差。

雙相交錯 600W 雙向降壓功率級

100kHz 開關頻率下的 15.8 位 PWM 分辨率

用于閉環控制的外部 delta-sigma ADC

恒流充放電調節誤差<±20mA

充電和放電均支持恒壓模式，調節誤差<±1 mV

該設計的參數

輸出電壓選項：TIDA-010087.1

Vin（最小）(V)：12

輸入電壓（最大）(V)：15

Vout（標稱）(V)：6

Iout（最大）(A)：100

輸出功率（瓦）：600

隔離/非隔離：非隔離式

輸入類型：直流

拓?fù)浣Y(jié)構：降壓同步

該設計的應用領域

工業電池測試

該設計所需文件

中芯巨能提供即用型系統文件以加快您的設計過程。如需以下文件，請加客服微信：13310830171

文件1內容包含：參考設計的測試結果，包括效率圖表，測試前提條件等

文件2內容包含：設計布局和元件的詳細原理圖

文件3內容包含：設計元件、引用標識符和制造商/器件型號的完整列表

文件4內容包含：IC 元件的 3D 模型和 2D 圖紙使用的文件

文件5內容包含：包含設計 PCB 物理板層信息的設計文件

該設計所需芯片及可替代芯片

LMR54410 — 具有 80μA IQ 的 SIMPLE SWITCHER? 電源轉換器 4.5V 至 36V、1A、同步降壓

TMS320F2800155 — 具有 HRPWM、CAN-FD 功能的 C2000? 32 位 MCU 120MHz 128KB 閃存

TMS320F2800157 — 具有 HRPWM、CAN-FD 功能的 C2000? 32 位 MCU 120MHz 256KB 閃存

TMS320F280023 — 具有 100MHz、FPU、TMU、64kb 閃存的 C2000? 32 位 MCU

TMS320F280023C — 具有 100 MHz、FPU、TMU、64 KB 閃存、CLB 的 C2000? 32 位 MCU

TMS320F280025 — 具有 100MHz、FPU、TMU、128kb 閃存的 C2000? 32 位 MCU

TMS320F280025C — 具有 100MHz、FPU、TMU、128kb 閃存、CLB 的 C2000? 32 位 MCU

TMS320F280034 — C2000? 32 位 MCU 120MHz 128KB 閃存、FPU、TMU，具有 CLA、AES 和 CAN-FD

TMS320F280037 — C2000? 32 位 MCU 120MHz 256KB 閃存、FPU、TMU，具有 CLA、AES 和 CAN-FD

TMS320F280039 — C2000? 32 位 MCU 120MHz 384KB 閃存、FPU、TMU，具有 CLA、AES 和 CAN-FD

TMS320F280041C — 具有 100MHz、FPU、TMU、128kb 閃存、InstaSPIN-FOC、CLB、PGA、SDFM 的 C2000? 32 位 MCU

TMS320F280045 — 具有 100 MHz、FPU、TMU、256 KB 閃存、PGA、SDFM 的 C2000? 32 位 MCU

LM2664 — 1.8V 至 5.5VIN 開關電容器電壓逆變器

LM321LV — 單路、5.5V、1MHz、3mV 失調電壓運算放大器

TLV9102 — 雙路、16V、1.1MHz、低功耗運算放大器

UCC27211 — 具有 8V UVLO 和 TTL 輸入的 4A、120V 半橋柵極驅動器

TPS736 — 具有反向電流保護和使能功能的 400mA、高精度、超低壓降穩壓器

CSD16570Q5B — 25V、N 通道 NexFET? 功率 MOSFET、單 SON 5 mm x 6 mm、0.82 mOhm

REF35 — 650nA 靜態電流、12ppm/°C 漂移、超低功耗精密電壓基準

TVS0500 — 5V平鉗浪涌保護器
