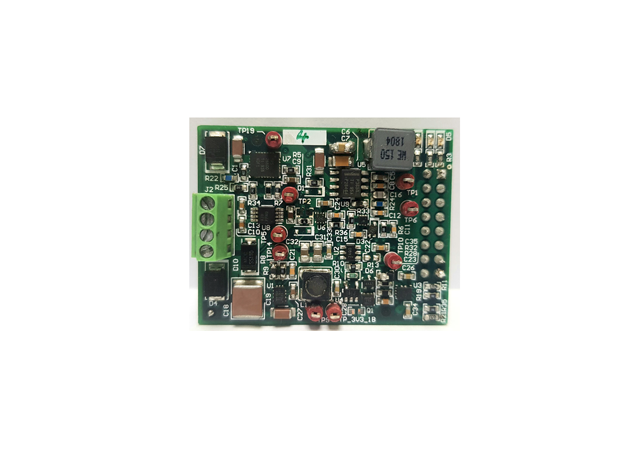

此參考設計能實現安全電源，在具有兩個 MCU 的架構中為微控制器上電。設計具有過壓保護和短路保護等多種保護功能，可防止 MCU 損壞。直流/直流轉換器 LMR36515 和 LMR36015 可將 5V 和 12V 電壓軌轉換為 3.3V，分別由 TPS3703 和 TPS3702 電壓監控器進行監控。

用于電機驅動的安全電源參考設計特性

1、為 3.3V 電壓軌提供過流、過壓和短路保護，可為 MCU 上電

2、電源輸入保護，防止出現高達 60V 的過壓

3、外形小巧，適合空間關鍵型應用

4、經過優化且具有集成開關的同步降壓直流/直流轉換器，可實現高于 90% 的效率和緊湊的設計試設備等應用尤為重要。”

用于電機驅動的安全電源參考設計應用

機器人位置反饋聚合器

伺服驅動器功能安全模塊

用于電機驅動的安全電源參考設計產品

1、TPS2400 — 具有 100V 輸入瞬態保護的 5.5V 過壓保護控制器

2、TPS2660 — 具有集成輸入反極性保護功能的 4.2V 至 60V、150mΩ、0.1A 至 2.23A 電子保險絲

3、TPS3702 — 用于過壓和欠壓監測的高精度窗口電壓檢測器

4、TPS3703-Q1 — 具有復位時間延遲的汽車高精度窗口監控器

5、TPS7A16 — 具有電源正常指示和使能功能的 100mA、60V 超低 IQ 低壓降 (LDO) 穩壓器

6、TLV6002 — 雙路 5.5V 1MHz RRIO 運算放大器

7、LMR36015 — 4.2V 至 60V、1.5A 超小型同步降壓轉換器

8、LMR36520 — 具有 26uA IQ 的 SIMPLE SWITCHER? 4.2V 至 65V、2A 同步降壓轉換器
