差分放大電路是一種常見的電路結構，廣泛應用于模擬信號處理、放大和傳輸?shù)阮I(lǐng)域。中芯巨能小編將介紹差分放大電路的原理、特點和應用，幫助讀者更好地了解和應用該電路結構。

一、差分放大電路的原理

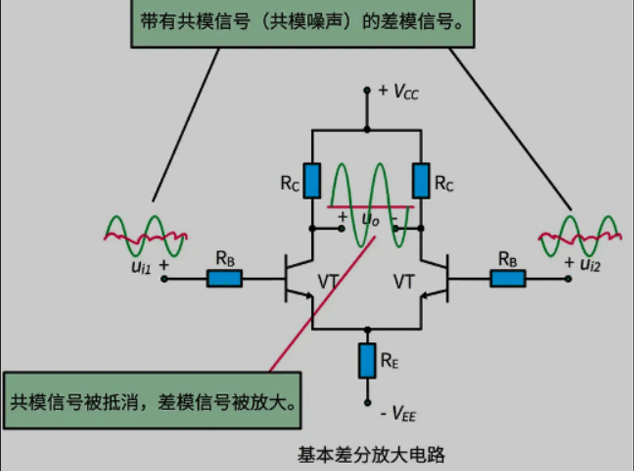

差分放大電路是一種基于差分放大器的電路結構，其原理如下圖所示：

差分放大電路由兩個輸入端口（+IN和-IN）、一個輸出端口（OUT）和兩個電阻組成。當兩個輸入端口的電壓不同時，差分放大器會將差值放大后輸出到輸出端口。具體來說，當+IN端口的電壓高于-IN端口的電壓時，輸出端口會產生正電壓信號；反之，當-IN端口的電壓高于+IN端口的電壓時，輸出端口會產生負電壓信號。因此，差分放大電路可以將兩個輸入信號的差值放大，從而實現信號的放大和傳輸。

二、差分放大電路的特點

差分放大電路具有以下特點：

1. 抗干擾能力強：差分放大電路采用差分輸入輸出結構，具有抗干擾能力強的特點。由于輸入信號是差值，因此可以有效抵消共模干擾信號，提高信號傳輸質量。

2. 放大倍數高：差分放大電路采用差分放大器作為核心，具有放大倍數高的特點。在合適的電路設計和器件選擇下，可以實現高精度、高增益的信號放大。

3. 電源電壓范圍廣：差分放大電路的電源電壓范圍較廣，一般在2V至30V之間。因此，可以在不同的電源電壓下使用差分放大電路，提高了其適用性和靈活性。

4. 器件選擇多樣：差分放大電路的器件選擇較為靈活，可以根據不同的應用需求選用不同的差分放大器、電阻和電容等元件。同時，還可以采用集成差分放大器芯片，簡化電路設計和布局。

三、差分放大電路的應用

差分放大電路廣泛應用于模擬信號處理、放大和傳輸?shù)阮I(lǐng)域，具有以下應用：

1. 信號放大：差分放大電路可以將兩個輸入信號的差值放大，從而實現信號的放大。在音頻放大、傳感器信號放大等領域，差分放大電路被廣泛應用。

2. 信號傳輸：差分放大電路可以實現信號的傳輸，特別是在長距離傳輸和抗干擾性能要求較高的場合。在RS-485、CAN總線等通信協議中，差分放大電路被廣泛應用。

3. 信號濾波：差分放大電路可以通過選擇合適的電容和電阻等元件，實現對信號的濾波和去噪。在信號處理和濾波領域，差分放大電路被廣泛應用。

4. 電源管理：差分放大電路可以用于電源管理和保護，如過壓保護、欠壓保護和電流限制等。在電源管理和保護領域，差分放大電路被廣泛應用。

差分放大電路是一種基于差分放大器的電路結構，具有抗干擾能力強、放大倍數高、電源電壓范圍廣、器件選擇多樣等特點。差分放大電路廣泛應用于模擬信號處理、放大和傳輸?shù)阮I(lǐng)域，具有重要的應用價值。在實際應用中，需要根據具體的應用需求和電路設計要求，選擇合適的差分放大器芯片和電子元器件，以實現最佳的信號放大和傳輸效果。
