ST1S06PUR是ST(意法半導體）一款降壓型DC-DC電源芯片，代理銷售ST意法半導體旗下電子元器件-中芯巨能為您提供ST1S06PUR中文資料、ST1S06PUR引腳圖及ST1S06PUR原理圖等信息。

ST1S06PUR中文資料

ST1S06PUR中文介紹

ST1S06PUR是一款降壓 DC-DC 轉換器，專為 HDD 應用中的低壓數字核心供電而優化，并且通常在功耗可能導致應用環境發熱時取代大電流線性解決方案。它在 2.7V 至 6V 的輸入電壓范圍內提供高達 1.5A 的電流。高開關頻率 (1.5MHz) 允許使用微型表面貼裝元件：以及僅用于設置輸出電壓值的電阻分壓器需要一個電感器和兩個電容器。

此外，電流模式 PWM 拓?fù)浜偷?ESR SMD 陶瓷電容器的使用保證了低輸出紋波。該器件具有熱保護和電流限制，以防止因意外短路而造成損壞。ST1S06xx 采用 DFN6D (3x3 mm) 封裝。

ST1S06PUR特點■ 降壓電流模式 PWM (1.5 MHz) DCDC 轉換器

■ 2% 直流輸出電壓容差

■ 同步整流

■ 抑制功能

■ 內部軟啟動

■ 典型效率：> 90 %

■ 1.5 A 輸出電流能力

■ 不切換靜態電流：整個溫度范圍內最大 1.5 mA

■ RDS(ON) 典型值150 mΩ

■ 使用微型電容器和電感器

■ 工作結溫。- 30°C 至 125°C

■ 提供DFN6D (3x3 mm) 裸露焊盤

ST1S06PUR應用

應用筆記

ST1S06xx 是一款可調電流模式 PWM 降壓 DC-DC 轉換器，具有 內部 1.5 A 電源開關，采用 6 引腳 DFN 3x3 封裝。

它是一款完整的 1.5 A 開關穩壓器，其內部補償消除了額外的 組件。

恒定頻率、電流模式、PWM 架構以及陶瓷 電容器的穩定運行可實現低且可預測的輸出紋波。然而，為了最大限度地提高 輕負載時的電源轉換效率， 通常當輸出負載小于 250 mA 時，穩壓器會自動降低開關頻率。

為了鉗位誤差放大器參考電壓 ，采用了生成電壓斜坡的軟啟動控制塊。此外，50 = 100 μs 的片上上電復位可確保 打開電源時的正確操作。適合器件保護的其他電路 包括熱關斷模塊（通常在結溫超過 150 ° C時關閉調節器） 和逐周期電流限制（提供 針對輸出短路的保護）。

ST1S06xx 是一款可調穩壓器，輸出電壓由外部電阻分壓器決定 。期望值由以下等式給出：

VO = VFB [1 + R1 / R2]

為了使該設備工作，只需要幾個組件：一個電感器和兩個 電容器，以及電阻分壓器。所選電感器必須能夠在 峰值電流水平下不飽和。此外，在選擇其值時可以考慮到大 電感值可以提高低輸出電流時的效率并減少輸出電壓 紋波，而當需要減小封裝 尺寸和總成本時可以選擇較小的電感器。應用。最后，ST1S06xx 的設計可 與 X5R 或 X7R SMD陶瓷電容器在此類電容器的輸入和輸出端 正常工作，由于其極低的串聯電阻 (ESR)，可最大限度地減少輸出 電壓紋波。可以根據應用的需要使用其他低 ESR 電容器， 而不會影響器件的正常功能。

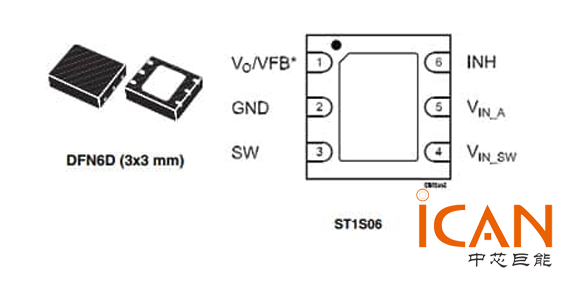

ST1S06PUR 引腳圖

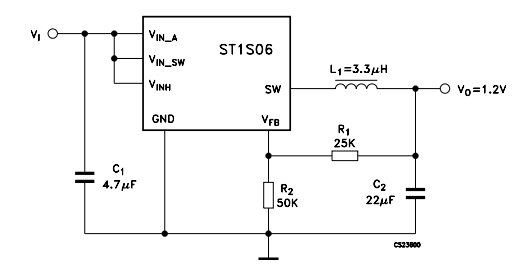

ST1S06PUR原理圖
