CD4051BM是TI德州儀器一款具有低導通阻抗和極低的關斷漏電流模擬多路復用器是數字控制模擬開關。代理銷售TI德州儀器旗下全系列IC電子元器件-中芯巨能為您提供CD4051BM(TI德州儀器)文資料、引腳圖及原理圖等內容。

CD4051BM文資料

CD4051BM介紹

CD4051BM模擬多路復用器是數字控制模擬開關，具有低導通阻抗和極低的關斷漏電流。通過 4.5 V 至 20 V 的數字信號幅度可以實現對高達 20 VP-P 的模擬信號的控制（如果 VDD – VSS = 3 V，則可以控制高達 13 V 的 VDD – VEE；對于 VDD – VEE 電平如果電壓差高于 13 V，則需要至少 4.5 V 的 VDD – VSS）。例如，如果 VDD = +4.5 V、VSS = 0 V 且 VEE = –13.5 V，則 –13.5 V 至 +4.5 V 的模擬信號可由 0 V 至 5 V 的數字輸入控制。這些多路復用器電路功耗極大在整個 VDD – VSS 和 VDD – VEE 電源電壓范圍內具有低靜態功耗，與控制信號的邏輯狀態無關。當禁止輸入端子出現邏輯 1 時，所有通道均關閉。

CD4051B 器件是一個 8 通道多路復用器，具有三個二進制控制輸入 A、B 和 C 以及一個禁止輸入。三個二進制信號選擇要打開的 8 個通道中的 1 個，并將 8 個輸入之一連接到輸出。

CD4051BM特點

? 廣泛的數字和模擬信號電平

– 數字：3 V 至 20 V

– 模擬：≤20 VP-P

? 低導通電阻，125 Ω（典型值）超過 15 VP-P 信號輸入范圍（VDD – VEE = 18 V）

? 高關斷電阻，VDD – VEE = 18 V 時通道漏電流為 ±100 pA（典型值）

? 數字尋址的邏輯電平轉換

3 V 至 20 V (VDD – VSS = 3 V 至 20 V) 信號將模擬信號切換至 20 VP-P (VDD – VEE = 20 V) 匹配開關特性，對于 VDD – VEE，rON = 5 Ω（典型值） = 15V 在所有數字控制輸入和電源條件下均具有極低的靜態功耗，在 VDD – VSS = VDD – VEE = 10 V 時為 0.2 μW（典型值）

? 片上二進制地址解碼

? 5 V、10 V 和 15 V 參數額定值

? 100% 經過 20V 靜態電流測試

? 在整個封裝溫度范圍內，18V 時的最大輸入電流為 1 μA，18V 和 25°C 時的最大輸入電流為 100 nA

? 先斷后合切換消除了通道重疊

CD4051BM應用

? 模擬和數字復用和解復用

? A/D 和D/A 轉換

? 信號門控

? 工廠自動化

? 電視

? 電器

? 消費類音頻

? 可編程邏輯電路

? 傳感器

CD4051BM引腳圖

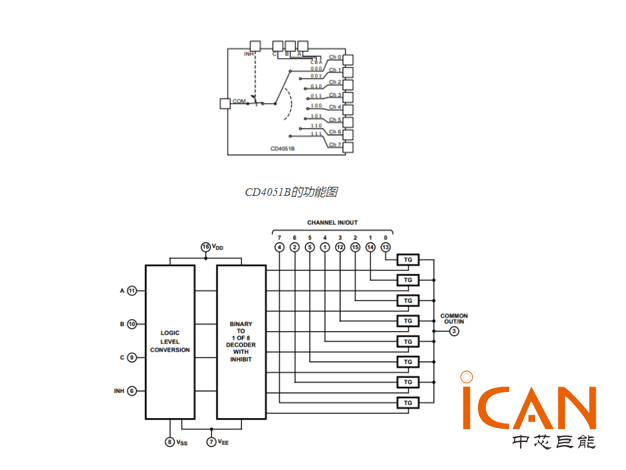

CD4051BM原理圖

如需CD4051BM數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
