圣邦微電子推出的SGM70411Q （訂購料號：SGM70411QPS8G/TR）是一款面向汽車電子應用的高可靠性低壓差線性穩壓器（LDO），符合AEC-Q100 Grade 1標準，適用于嚴苛的車載工作環境。該器件提供5.0V固定輸出電壓，支持最高250mA輸出電流，具備85μA的低靜態電流和低于1μA的休眠模式電流，適用于對功耗敏感的車載控制模塊。代理銷售圣邦微電子旗下全系列IC電子元器件-中芯巨能為您提供SGM70411Q技術參數詳解、引腳圖及原理圖。

SGM70411Q技術參數詳解

SGM70411Q集成多項系統級功能，顯著簡化電源管理設計。除基本穩壓功能外，其片上集成了用戶可編程復位延遲、看門狗定時器（WDT）、自動喚醒機制及使能控制（EN），可有效監控微控制器（MCU）運行狀態，提升系統可靠性。當MCU因軟件跑飛或死鎖導致看門狗超時，器件可觸發復位信號（nRESET），實現自動系統恢復。復位延遲時間可通過外部電容靈活配置，適配不同MCU的啟動時序需求。

該LDO具備出色的瞬態耐受能力，輸入端可承受高達45V的瞬態電壓沖擊，滿足汽車負載突降（Load Dump）等極端工況要求。其低壓差特性確保在輸入電壓接近輸出電壓時仍能維持穩定輸出，提升電池供電效率。內部集成的熱關斷（TSD）和過流保護（OCP）電路，在異常工況下自動限制功耗，防止器件損壞。

SGM70411Q采用綠色SOIC-8（帶裸露焊盤）封裝，支持高效散熱，確保在-40°C至+125°C的寬環境溫度范圍內穩定工作，符合汽車級溫度等級1（Grade 1）要求。裸露焊盤設計有助于降低熱阻，提升功率密度下的散熱性能。

典型應用場景包括車身控制模塊、胎壓監測系統（TPMS）、車載傳感器節點及電池供電的低功耗消費電子設備。其低靜態電流和休眠模式特性，特別適合需要長期待機或由蓄電池直接供電的“常在線”系統，有效延長電池壽命。

通過集成穩壓、復位、看門狗與喚醒功能，SGM70411Q減少了傳統方案中對分立復位IC和監控電路的需求，降低了BOM成本與PCB面積，提升了系統集成度與可靠性。對于追求高安全性、低功耗和緊湊設計的汽車電子系統，該器件提供了一種高度集成的電源解決方案。

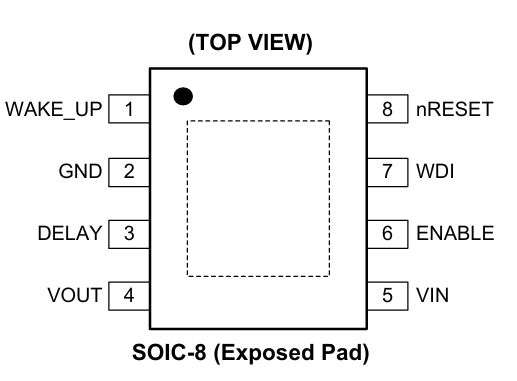

SGM70411Q引腳圖

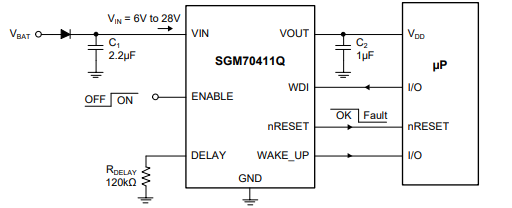

SGM70411Q典型應用電路圖
