在雷達、衛星通信及寬帶接收系統中，隨著輸入信號頻率向400MHz以上攀升，傳統12位ADC的無雜散動態范圍（SFDR）常急劇下降至60dB以下，導致微弱目標信號被強信號諧波或噪聲掩蓋，嚴重影響系統檢測能力。芯佰微電子推出的CBM94AD34-500，作為一款12位、500MSPS高速模數轉換器（ADC），憑借卓越的高頻動態性能、低功耗設計和高度兼容性，為高頻信號采集系統提供了國產化替代的關鍵解決方案。代理銷售芯佰微電子旗下全系列IC電子元器件-中芯巨能為您提供CBM94AD34-500技術支持詳解、引腳圖及原理圖。

CBM94AD34-500技術支持詳解

CBM94AD34-500采用SiGe BiCMOS工藝，集成采樣保持放大器（SHA）與片內基準源，支持1.18Vp-p至1.6Vp-p可調輸入范圍，工作于1.8V單電源。其核心優勢在于高頻段仍能維持優異的動態性能：在450MHz輸入頻率下，信噪比（SNR）≥61dBFS，SFDR典型值>65dB，實測可達79dBFS（30MHz輸入），顯著優于多數同類器件。這一性能確保系統在高奈奎斯特區（如中頻欠采樣）應用中仍能準確分辨強弱共存信號，避免“近端遮蔽遠端”問題。

器件典型功耗≤900mW，待機與休眠模式功耗分別低至60mW和12mW，有效緩解高采樣率帶來的散熱與供電壓力，適用于無人機、星載設備等對功耗敏感的平臺。數字輸出采用ANSI-644標準LVDS接口，支持二進制補碼、格雷碼等格式，通過SPI可配置，確保與FPGA/ASIC的可靠對接。

尤為突出的是，CBM94AD34-500在封裝與引腳定義上與ADI AD9434BCPZ-500完全兼容，支持直接替代，大幅降低國產化替代的硬件重構成本與研發周期。其56引腳QFN封裝（7mm×7mm）兼顧高密度布局與散熱需求，工作溫度范圍-40℃至+85℃，滿足工業級應用要求。

在電路設計方面，推薦采用差分輸入架構。基帶應用可選用AD8138等驅動器；中頻應用則建議使用巴倫變壓器或AD8352等差分放大器實現阻抗匹配與帶寬優化。時鐘輸入需差分驅動，推薦使用低抖動時鐘源配合變壓器或LVDS/PECL驅動器，以確保采樣時鐘的相位噪聲性能。LVDS輸出端應靠近接收端設置100Ω端接電阻，差分走線等長以保障時序完整性。

典型應用涵蓋無線通信基站、雷達接收前端、衛星通信終端及測試測量設備。其高SFDR與寬輸入帶寬，使其在多載波接收、頻譜監測等場景中表現出色。通過集成高性能模擬前端與靈活數字接口，CBM94AD34-500為工程師構建高動態、低功耗、高可靠性的高頻采集系統提供了堅實基礎。

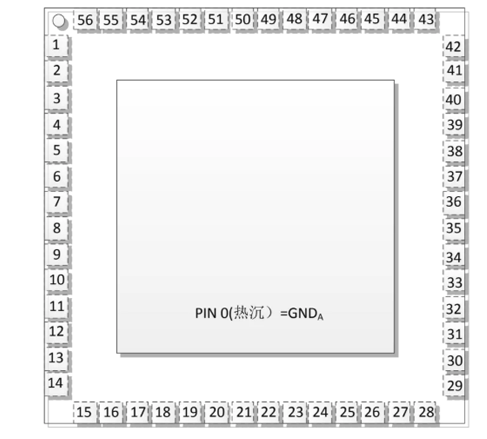

CBM94AD34-500引腳圖

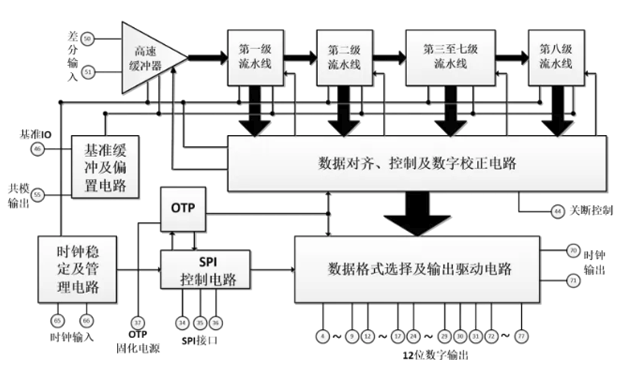

CBM94AD34-500原理圖
