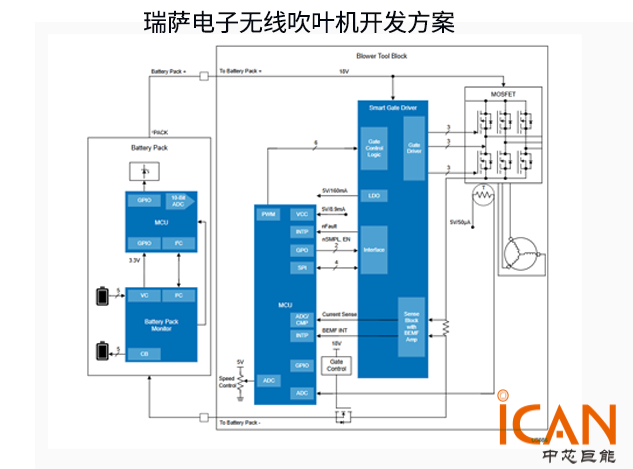

隨著電動園藝工具向無繩化、智能化發展，對高能效、輕量化及長續航的電機控制系統需求日益增長。瑞薩電子推出的20V無線吹葉機參考設計，整合了低功耗MCU、智能柵極驅動與電池管理技術，適用于吹葉機、割草機、細繩修剪機等便攜式園林工具，兼顧高性能與能效優化。瑞薩電子代理商-中芯巨能為您介紹該參考設計的相關芯片及應用優勢。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

系統主控可選RA2T1、RL78/G24或RL78/G1F系列MCU。RA2T1基于64MHz Arm? Cortex?-M23內核，集成專用電機控制定時器（MTU3）、12位ADC與比較器，支持FOC或無傳感器BEMF控制算法，適用于中高端產品。RL78/G24與RL78/G1F為高性能8位MCU，具備低功耗、高集成度優勢，支持無傳感器BLDC控制，適合成本敏感型應用。MCU運行電流低至66μA/MHz，待機電流240nA，有助于延長電池續航。

功率級采用RAA306012三相智能MOSFET柵極驅動器，集成自舉二極管、電平移位電路與保護功能，支持高達30V工作電壓，可直接驅動外部N-MOSFET構成三相逆變橋。該驅動器具備欠壓鎖定（UVLO）、過流保護（通過外部檢測電阻）與溫度監控，提升系統可靠性。其高驅動能力（典型拉/灌電流200mA）確保MOSFET快速開關，降低開關損耗。

電池管理由ISL94208實現，作為4至6節串聯鋰電（14.8V–25.2V）的模擬前端（AFE），支持電壓、電流、溫度高精度監測，具備被動均衡功能。通過I2C或SPI接口與主控MCU通信，實時上報SOC、SOH及故障狀態，支持充電管理與安全保護（過壓、欠壓、過流、短路）。

系統支持可調風速控制，用戶通過按鈕或電位器輸入指令，MCU根據負載動態調節PWM占空比，實現高效能量利用。集成無傳感器控制算法，無需霍爾元件即可完成啟動與換向，降低系統復雜度與成本。

電源部分由集成LDO或外部DC-DC為MCU及驅動電路供電，確保低噪聲運行。

系統優勢包括：

高能效：FOC或高效方波控制提升電機效率，延長電池使用時間。

輕量化設計：低功耗MCU與高集成驅動減少散熱需求與PCB面積，有助于工具小型化。

高可靠性：多重保護機制（過流、過溫、UVLO）適應嚴苛戶外環境。

靈活擴展：硬件平臺可復用于割草機、修剪機等多類工具，縮短開發周期。

開發便捷：提供完整參考設計與控制固件，支持快速原型驗證。

該方案為電動園林工具開發者提供了從電池管理到電機控制的完整系統級解決方案，助力打造高性能、長續航、智能化的無線園藝設備。
