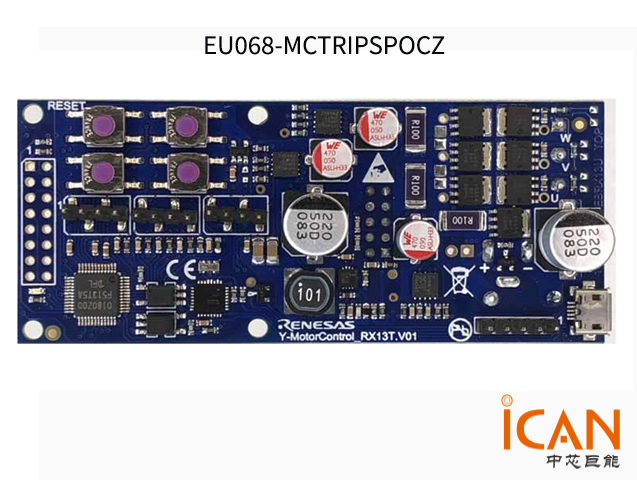

瑞薩電子推出的EU068-MCTRIPSPOCZ評估板是一款面向永磁同步電機（PMSM）和無刷直流（BLDC）電機的高性能磁場定向控制（FOC）開發平臺，集成高精度電感式位置傳感技術，實現無需霍爾傳感器的平穩運行。該板基于RX13T 32位MCU構建，支持12V至36V寬電壓輸入，最大持續電流4A（144W），適用于中低功率工業與消費類電機控制應用。瑞薩電子代理商-中芯巨能為您介紹該套件相關產品及應用優勢。

核心控制器為RX13T微控制器，采用32MHz主頻的瑞薩專有內核，內置浮點運算單元（FPU），顯著提升FOC算法中三角函數與坐標變換的執行效率。MCU集成專用電機控制外設，包括三相互補PWM（帶可編程死區）、12位ADC、高速比較器及正交編碼器接口，支持單電阻或三電阻電流采樣。其高集成度設計有效降低BOM成本與PCB尺寸，適用于對成本與空間敏感的應用。

該方案的關鍵創新在于采用IPS2200高精度電感式軸向位置傳感器，替代傳統霍爾元件。IPS2200通過非接觸式電磁感應檢測轉子角度，提供連續、高分辨率的位置反饋（典型精度±1°電角度），支持低速與零速啟動，顯著提升FOC系統的動態響應與轉矩平穩性。傳感器信號經片上調理電路后接入MCU，實現高魯棒性位置估算，尤其適用于振動或高溫環境下霍爾傳感器易失效的場景。

評估板集成完整的功率級電路，采用三相逆變拓撲，驅動級由集成柵極驅動器構成，適配外部MOSFET。支持標準24V直流供電，并配備輸入濾波與過壓保護電路。

系統提供豐富的調試與控制接口：

模擬輸入（ADC）：支持外部電壓信號調速（0–3.3V或0–5V）。

PWM輸入：兼容外部MCU或遙控信號進行速度控制。

板載按鈕：支持獨立運行模式，無需上位機即可啟停電機。

GUI軟件：通過USB連接PC，實時監控轉速、電流、母線電壓、功率等關鍵參數，并支持自動參數整定（Auto-tuning），簡化FOC環路調試過程。

板載已連接經匹配的BLDC電機，用戶可立即驗證FOC性能，包括啟動特性、轉矩響應與穩速精度。GUI提供波形顯示功能，便于分析電流矢量、PWM調制與位置估算誤差。

系統優勢：

高精度傳感：IPS2200實現連續角度反饋，優于霍爾離散采樣。

無感FOC支持：在無傳感器模式下仍可實現平穩啟動與運行。

開發高效：集成GUI與自動調參功能，大幅縮短算法調試周期。

靈活控制：支持開環、閉環速度控制及位置控制模式。

即用型平臺：完整硬件+固件，適用于原型驗證與教學演示。

EU068-MCTRIPSPOCZ為工程師提供了一個成熟、可擴展的FOC開發環境，適用于開發伺服系統、電動工具、家電及工業自動化設備中的高性能電機驅動應用。
