在工業自動化系統設計中，滿足IEC 61508、IEC 62061等國際功能安全標準已成為關鍵要求。為加速安全相關系統的開發進程，瑞薩電子推出IA-FUSA-REF工業自動化功能安全參考評估板，專為工程師提供符合功能安全認證要求的硬件平臺與軟件支持，顯著縮短從原型設計到合規驗證的周期。瑞薩電子代理商-中芯巨能為您介紹IA-FUSA-REF核心架構及相關芯片推薦。

參考設計核心架構

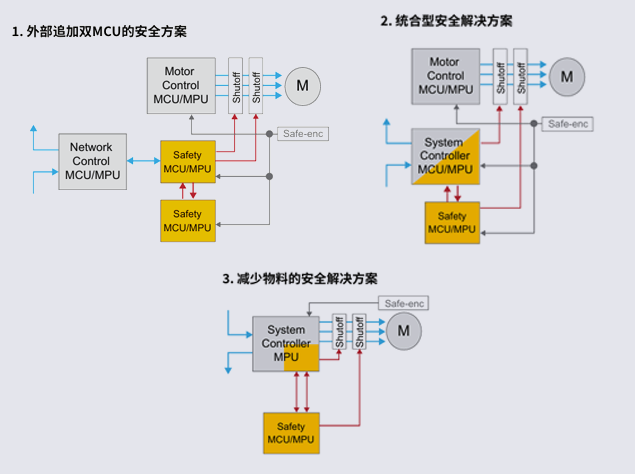

IA-FUSA-REF基于瑞薩高性能RX系列MCU構建，采用雙MCU冗余架構，實現主控與監控雙通道配置。該設計遵循功能安全系統中的“多樣性與冗余”原則，有效應對共因故障（CCF）。主處理器負責常規控制任務，而第二MCU或獨立監控電路則持續執行自檢、通信校驗與狀態比對，確保系統行為始終處于安全狀態。

參考板集成了完整的安全機制硬件支持，包括：

外部看門狗定時器（獨立于MCU）

電壓與溫度監控電路

ECC內存或奇偶校驗保護的SRAM/Flash接口

安全時鐘監控（SCM）

硬件CRC引擎用于數據完整性校驗

這些電路均經過詳細的安全分析（如FMEA、FMEDA），并提供相應的診斷覆蓋率評估報告，幫助開發者滿足SIL2/SIL3等級要求。

支持的MCU平臺與開發資源

IA-FUSA-REF兼容多款RX系列MCU，便于工程師根據性能與成本需求靈活選型：

RX111：適用于低引腳數、小容量存儲的入門級安全節點，如傳感器接口或執行器控制模塊。內置USB 2.0支持快速固件更新與診斷通信。

RX651：集成大容量RAM與HMI功能（如LCD控制器），適合帶本地人機交互的安全PLC或小型控制器。其增強型安全特性包括內存保護單元（MPU）與加密引擎。

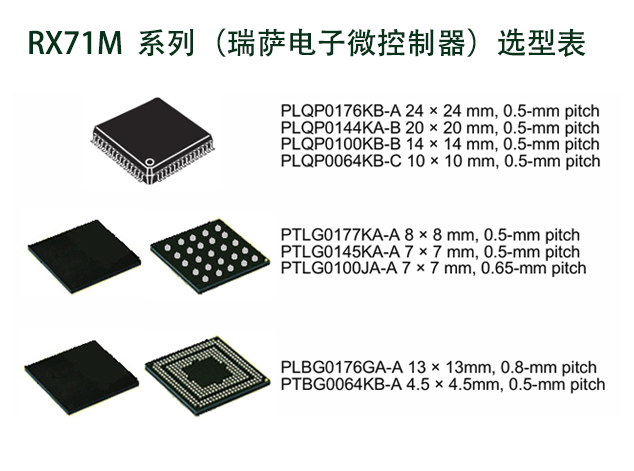

RX71M：搭載高性能實時引擎，主頻達240MHz，適用于運動控制、電機驅動等需快速響應的應用。支持以太網與CAN FD，滿足工業網絡通信需求。

RX72N：RX系列旗艦產品，主頻達240MHz，具備雙精度浮點單元與DSP指令集，適用于復雜控制算法與多軸同步控制場景。

*如需以上產品規格書、樣片測試、采購、技術支持等需求，請加客服微信：13310830171。24小時采購熱線：133-1083-0171。

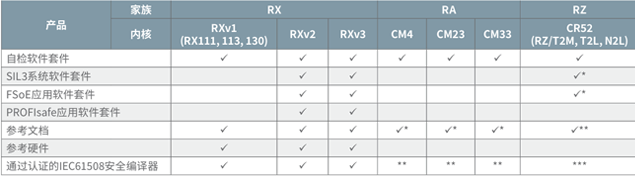

隨板提供瑞薩功能安全軟件包（Safety Software Package），包含：

安全啟動代碼（Bootloader with integrity check）

CPU內置自檢（CPU Built-in Self Test, BIST）

存儲器測試（RAM/ROM測試算法）

通信協議棧（支持PROFIsafe profile）

安全庫函數（經TUV認證）

開發流程加速

工程師可直接基于IA-FUSA-REF進行原型驗證，快速評估安全軟件在實際硬件上的運行表現。參考板提供完整的安全文檔包，包括：

安全手冊（Safety Manual）

故障模式影響與診斷分析（FMEDA）報告

硬件隨機失效評估（FIT率）

軟件安全需求規范

這些資料可作為功能安全認證申請的技術證據，大幅降低合規成本。

應用場景

該參考板廣泛適用于安全PLC、緊急停機系統（E-Stop）、安全門鎖控制、機器人協作單元、工業驅動器等功能安全節點的開發。

IA-FUSA-REF不僅是一個評估工具，更是一個符合IEC 61508標準的設計模板，為工業自動化領域的功能安全系統開發提供了從硬件到文檔的完整解決方案。

IA-FUSA-REF訂購型號

RTKOEF0011D01001BJ

RTKOEF0058D01001BJ

RTKOEF0058D02001BJ
