瑞薩電子CCE4510 （訂購料號：CCE4510 48QFN）是一款高度集成的IO-Link主站收發器，面向工業自動化中的多端口主站設計，適用于2、4、8乃至16通道系統架構。該器件集成了兩個符合IO-Link v1.1標準的通信通道，每個通道支持高達1A的峰值驅動電流，可直接驅動標準IO-Link傳感器與執行器，廣泛適用于工業I/O模塊、遠程PLC、智能傳感器集線器等應用。瑞薩電子代理商-中芯巨能為您提供CCE4510技術參數詳解、引腳圖及原理圖。

CCE4510技術參數詳解

核心優勢：硬件幀處理引擎

CCE4510的關鍵創新在于內置專用的硬件IO-Link幀處理器，支持所有IO-Link v1.1定義的幀類型（包括SDCI、PDIn、PDOout等），能夠自動處理物理層和數據鏈路層的通信任務，如信號調制、幀同步、CRC校驗與狀態機管理。這一特性顯著減輕了主控MCU的協議處理負擔，降低CPU占用率，使開發者可在相同算力平臺上運行更多高級功能（如邊緣計算、診斷算法或通信協議棧），或選用成本更低的MCU實現系統降本，而無需犧牲實時性與響應性能。

寬電壓與高可靠性設計

器件支持8V至32V寬輸入電壓范圍，兼容主流工業電源系統（如24V總線），內部集成過壓檢測、溫度監控及通道級保護機制。每個通道具備獨立的過流與短路保護功能，可防止因傳感器故障導致的系統宕機。同時，片上集成NMOS柵極驅動器，可用于控制外部電源開關，實現對連接設備的上電時序管理與斷電保護，提升系統魯棒性。

靈活的通信與系統集成

CCE4510集成UART接口（支持COM1/COM2/COM3模式），通過標準串行接口與主控MCU通信。支持**時鐘饋通（Clock Forwarding）**功能，可在多芯片系統中實現精確的時鐘同步，確保多個CCE4510器件在多端口主站中協調工作。此外，提供兩個狀態LED驅動器，并支持多芯片間的通道與LED同步，便于構建統一的系統狀態指示。

器件還具備自動喚醒功能，可在低功耗模式下檢測到來自從站的喚醒信號時自動進入通信狀態，適用于需要節能運行的工業場景。

CCE4510應用領域

采用7mm × 7mm QFN-48封裝，尺寸緊湊，適合高密度PCB布局。其高度集成化設計減少了外圍元件數量，簡化了BOM管理與電路設計復雜度。

典型應用場景包括：

多端口IO-Link主站模塊

工業遠程I/O系統

支持IO-Link的PLC擴展單元

智能傳感器集線器與工業網關

Profibus/IO-Link橋接設備

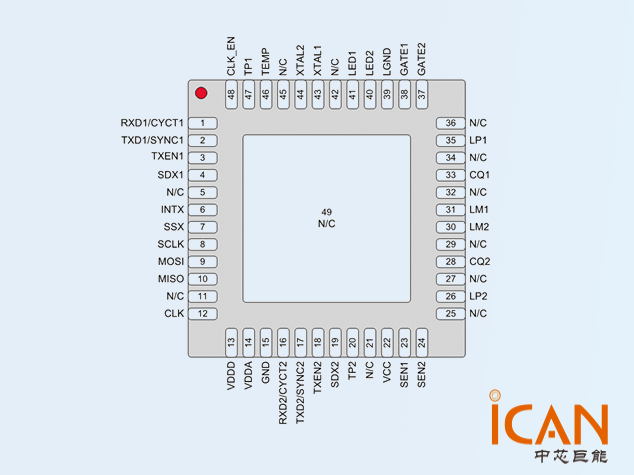

CCE4510引腳圖

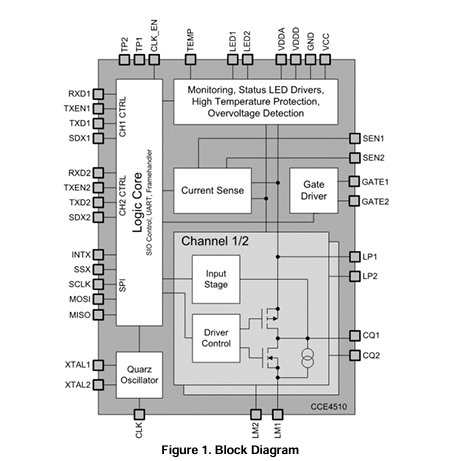

CCE4510原理圖
