隨著工業自動化、協作機器人及服務類機器人應用的快速發展，對小型化、高精度、低成本無刷直流（BLDC）伺服系統的需求日益增長。今天瑞薩電子代理商-中芯巨能為您介紹瑞薩電子機器人微型BLDC伺服參考設計，該參考設計集成電機控制、位置反饋與電源管理，支持高達75W的BLDC電機驅動，適用于空間受限但要求高動態響應和精確位置控制的場景。

系統架構與核心功能

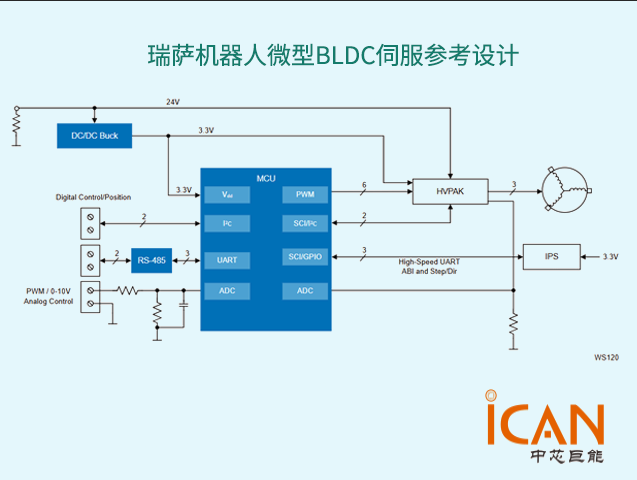

該參考設計以RA2T1微控制器為核心，構建了一個高度集成的伺服控制平臺。RA2T1基于Arm? Cortex?-M23內核，主頻64MHz，內置專用電機控制外設，包括12位ADC、可編程定時器（PODC）、正交編碼器接口（QEI）和比較器，支持磁場定向控制（FOC）、梯形控制和六步換向等多種算法，滿足不同性能與成本需求。

系統支持高精度速度與位置閉環控制，通過集成霍爾傳感器或外部編碼器實現轉子位置檢測。得益于MCU的實時處理能力與低延遲外設，系統可實現微秒級控制環響應，確保動態性能與穩定性。

關鍵組件與技術優勢

1. 主控MCU：RA2T1

RA2T1專為電機控制優化，具備：

高達64MHz主頻，支持實時控制算法；

內置12位ADC（采樣率1Msps），實現精確電流采樣；

支持單電阻或三電阻電流檢測；

集成QEI接口，兼容增量式編碼器；

提供豐富的通信接口（UART、SPI、I2C），便于系統擴展與調試。

其基于閃存的架構支持現場固件更新（OTA），提升產品可維護性與靈活性。

2. 通信接口：ISL3179E RS-485/422收發器

在多軸機器人系統中，可靠通信至關重要。ISL3179E支持高達40Mbps的數據速率，具備±15kV HBM ESD保護和故障安全（Fail-Safe）功能，可在嘈雜工業環境中實現長距離、抗干擾的數據傳輸。其工作溫度達+125°C，適用于高溫運行環境。

3. 電源管理：RAA211233 DC/DC轉換器

RAA211233是一款集成開關管的24V輸入、3A輸出同步降壓穩壓器，開關頻率1.4MHz，支持高頻率工作以減小外部濾波元件尺寸。其高效率設計（>90%）降低熱損耗，適合緊湊型伺服驅動器。同時具備過流、過溫保護功能，提升系統可靠性。

如需以上產品規格書、樣片測試、采購、技術支持等需求，請加客服微信：13310830171。瑞薩代理商-深圳市中芯巨能電子有限公司，為制造業廠家的工程師或采購提供選型指導+數據手冊+樣片測試+技術支持等服務。

設計優勢與工程價值

高集成度，減少BOM成本：通過MCU集成關鍵控制外設，顯著減少分立元件數量，簡化PCB布局，降低整體系統成本。

靈活接口配置：支持多種編碼器類型、通信協議（如Modbus RTU、CAN等擴展方案），便于適配不同主機控制系統。

支持先進控制算法：可在RA2T1上實現FOC控制，提升電機效率、降低噪聲與振動，適用于精密定位應用。

低功耗與小型化：整體設計注重能效與空間優化，適合電池供電或緊湊型機器人關節模塊。

典型應用場景

該參考設計廣泛應用于：

協作機器人（Cobot）關節驅動；

小型自動化設備中的精密定位軸；

醫療機器人（如手術輔助臂、康復設備）；

智能家居與服務機器人中的執行機構。

結語

瑞薩電子的微型BLDC伺服參考設計，通過RA2T1 MCU與配套電源、通信器件的協同優化，為工程師提供了一個高性能、高集成度的開發平臺。其支持75W以內電機驅動、具備精確閉環控制能力，并兼顧成本與可靠性，是開發下一代小型化智能伺服系統的理想起點。結合瑞薩豐富的電機控制庫與開發工具鏈（如e2 studio + FSP），可顯著縮短產品開發周期，加速機器人應用的落地。
