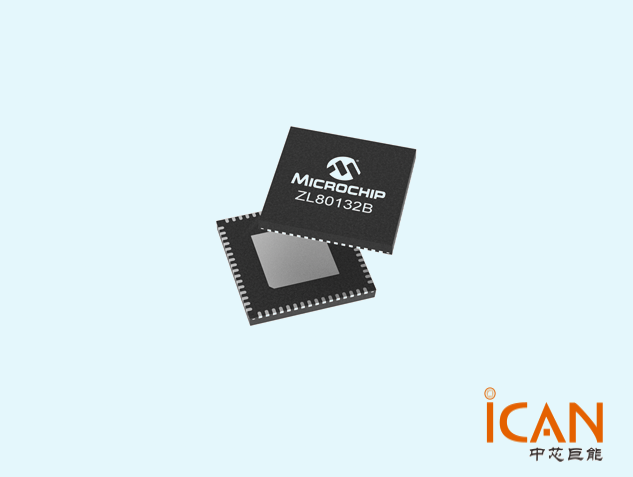

Microchip Technology推出的ZL80132B （訂購料號：ZL80132BLDG1）是一款面向高性能網絡同步應用的時鐘器件，專為滿足5G分布式單元（DU）和集中式單元（CU）等服務器級設備對精確定時的嚴苛需求而設計。該器件集成了兩個獨立的數字鎖相環（DPLL）通道，并額外提供三個DPLL功能模塊，支持NCO混合、Split XO及冗余晶振模式，結合五個超低抖動合成器，實現靈活、高精度的頻率轉換與時鐘生成。Microchip代理、原廠貨源 - 中芯巨能為您提供ZL80132B技術參數詳解及應用領域。

ZL80132B技術參數詳解

核心架構與功能特性

ZL80132B的核心由兩個獨立可配置的DPLL組成，每個DPLL支持獨立設置，允許在不同輸入?yún)⒖贾g平滑切換。器件還支持DPLL級聯（Cascading DPLL），即一個DPLL可作為另一個DPLL的輸入源，適用于多級時鐘恢復或復雜同步鏈路場景。此外，集成的NCO（數控振蕩器）保持模式（NCO Holdover）可在主參考丟失時維持高精度輸出，確保系統在GPS/GNSS信號中斷期間仍具備穩定時鐘源。

該器件支持最多10個輸入時鐘（差分或單端），輸出可達10路差分或20路CMOS信號，滿足多板卡、多接口系統的時鐘分發需求。其輸出抖動典型值低至100 fs RMS（12 kHz ~ 20 MHz帶寬，156.25 MHz輸出），符合ITU-T G.8262、G.8262.1、G.813、G.812以及Telcordia GR-1244、GR-253等物理層標準，適用于電信級設備。

關鍵性能優勢

任意頻率轉換（Any-to-Any）：每通道支持寬范圍輸入到任意標準或非標頻率輸出的轉換，適用于異構網絡環境下的靈活部署。

ePPS支持：增強型脈沖每秒（ePPS）輸入/輸出功能，提升時間同步精度，支持PTP（IEEE 1588）與GNSS協同工作。

快速啟動與部分復位：上電后重置至?xí)r鐘輸出時間小于20ms，且支持部分復位（Partial Reset），在不中斷Synth0輸出的前提下完成配置更新，保障系統連續運行。

低功耗設計：核心功耗低于0.9W，采用1.8V和3.3V雙電源供電，適合高密度服務器和嵌入式平臺（如M.2、OCP、PCIe子卡）部署。

無需外部VCXO或環路濾波器：集成全數字DPLL架構，簡化BOM，降低設計復雜度。

靈活配置與系統集成

ZL80132B內置Flash存儲器，支持7種預設配置的自動上電自配置，可通過SPI或I2C接口進行編程和動態調整。5個通用I/O引腳可靈活配置為GPI或GPO，用于狀態監控、告警輸出或外部控制信號交互。

其輸入到輸出相位對齊精度優于100 ps，確保多通道時鐘同步一致性，適用于前傳（Fronthaul）、中傳（Midhaul）等對時延敏感的應用場景。同時，支持無損參考切換（Hitless Reference Switching），在主備參考源切換過程中保持輸出穩定，避免系統時鐘中斷。

ZL80132B典型應用場景

5G基站DU/CU服務器時鐘同步

支持GPS/GNSS的高精度時間服務器

O-RAN架構中的O-DU和O-CU模塊

高速通信板卡（M.2、PCIe、OCP卡）

工業自動化與測試測量設備中的精密時序系統
