思瑞浦3PEAK（股票代碼：688536）最新推出的TPT29606 （訂購料號：TPT29606-DFSRR和TPT29606-T8TR）是一款專為I3C（Improved Inter-Integrated Circuit）總線設計的高性能雙通道電平轉換芯片，同時兼容I2C、SPI、SMBus和PMBus等多種串行通信協議。該器件支持低至0.72V的電源電壓和高達26Mbps的數據傳輸速率，適用于服務器、路由器、存儲設備及PC等對信號完整性與功耗敏感的應用場景。代理銷售思瑞浦旗下全系列IC電子元器件-中芯巨能為您介紹TPT29606：關鍵參數規格、應用領域、原理圖及典型應用電路圖。

核心優勢

寬電壓范圍與低壓兼容性

TPT29606的A側和B側電源電壓（VCCA/VCCB）均可在0.72V至1.98V范圍內工作（要求VCCA ≤ VCCB），極限耐壓達2.5V，有效防止因電壓過沖導致的器件損壞。其靜態電流僅為μA級別，滿足現代低功耗系統設計需求，特別適用于采用先進工藝、核心電壓不斷降低的SoC與MCU系統。

高速傳輸與多協議兼容

該芯片支持多種總線類型：在I3C模式下可實現最高12.5MHz的傳輸速率（對應25Mbps數據速率），在SPI應用中速率可達26MHz。這種靈活性使其能夠無縫集成于混合協議系統中，作為不同電壓域間通信的橋梁。

自動方向檢測與電氣隔離

TPT29606無需方向控制引腳（DIR），通過內部電路自動檢測信號流向，簡化PCB布局與固件設計。當任一電源斷開或使能引腳OE拉低時，所有I/O進入高阻態，實現電氣隔離，防止上下電過程中的數據沖突或電流倒灌。

高可靠性設計

器件具備出色的ESD和閂鎖（Latch-up）防護能力：HBM ESD達±7kV，CDM ESD為±1.5kV，符合JESD78標準的Latch-up電流高達±600mA，顯著提升系統在復雜電磁環境下的魯棒性。

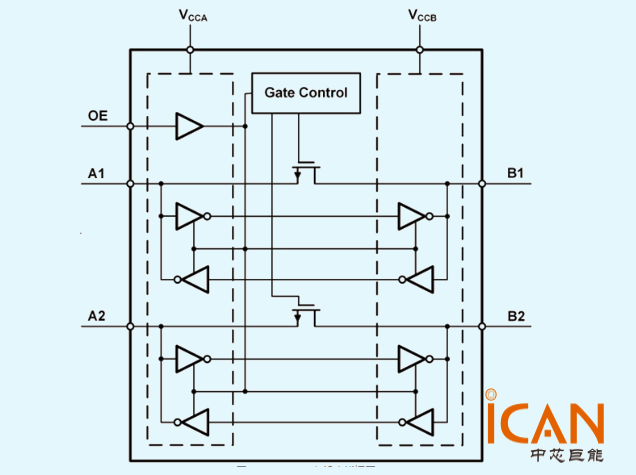

下圖是TPT29606原理圖：

關鍵特性

通道數：2通道（SDA/SCL或通用GPIO）

工作電壓：VCCA/VCCB = 0.72V ~ 1.98V

傳輸速率：I3C模式 ≤12.5MHz，SPI模式 ≤26MHz

封裝：SOT23-8、DFN1.4×1-8（超小尺寸，適用于高密度布局）

工作溫度：-40°C 至 +125°C

典型應用分析

TPT29606內部集成上升沿加速電路，顯著改善信號上升時間。當檢測到低→高跳變時，內部單穩態電路觸發加速模塊，快速將總線拉至目標電壓VCCX。加速結束后，由內部10kΩ上拉電阻維持高電平。該電阻僅在雙電源供電、OE使能且總線為空閑高電平時激活，其余狀態自動關閉以降低功耗。

I3C應用：無需外部上拉電阻，簡化BOM，支持I3C Basic及混合總線模式。

I2C應用：保留外部上拉電阻，兼容標準/快速/高速模式。

SPI應用：適用于推挽信號電平轉換，支持高速時鐘與數據傳輸。

OE引腳可直接連接VCCA實現常使能，或由MCU GPIO控制以實現動態電源管理。

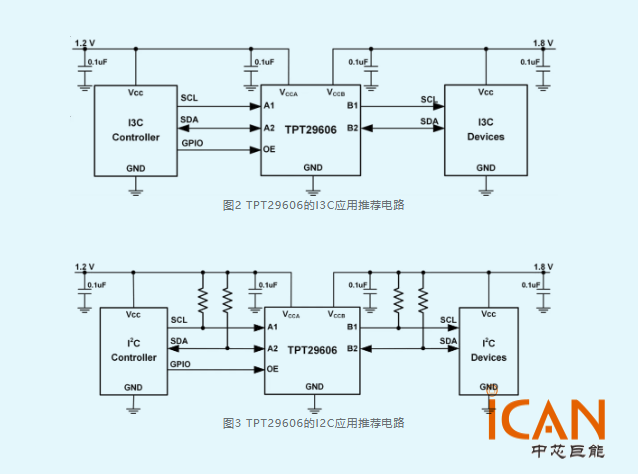

下圖是TPT29606典型應用電路圖

結語

TPT29606憑借其寬電壓范圍、高速率、低功耗與高可靠性，為多電壓域系統中的信號互聯提供了高效解決方案。尤其在I3C逐步替代傳統I2C的背景下，該芯片無需外部上拉的設計優勢顯著降低系統復雜度與成本。對于服務器主板、AI加速卡、存儲模塊等高集成度應用，TPT29606的小封裝與高抗擾能力進一步增強了其工程適用性，是現代高速混合信號系統中理想的電平轉換選擇。
