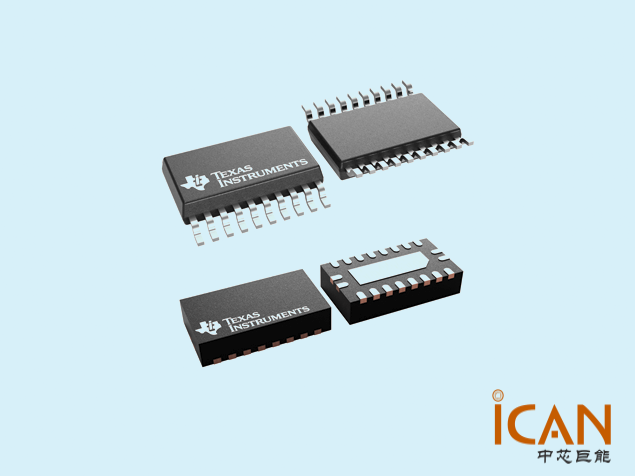

SN74LV8T273是德州儀器一款高性能八路正沿觸發D型觸發器，集成直通低電平清零（CLR）功能，適用于高速數字系統中的數據鎖存、同步和電平轉換應用。該器件采用先進的LVxT增強型輸入架構，支持寬電壓范圍操作與雙向電平轉換，是跨電壓域系統設計的理想選擇。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能為您提供SN74LV8T273八路D觸發器技術解析，附引腳圖及原理圖。

SN74LV8T273技術解析

該芯片包含八個獨立的D觸發器，所有觸發器共用一個時鐘（CLK）輸入和一個清零（CLR）輸入。數據在CLK信號的上升沿被鎖存至Q輸出端，觸發動作發生在特定的電壓閾值，而非依賴于時鐘邊沿的轉換速率，從而提高了抗噪聲能力和時序穩定性。當CLK處于高或低電平時，D輸入的變化不會影響輸出狀態，確保了數據的穩定鎖存。異步CLR引腳為低電平有效，可強制所有Q輸出清零，優先級高于時鐘信號，適用于系統復位或初始化場景。

SN74LV8T273的核心優勢在于其電平轉換能力。其輸入級采用降低閾值的電路設計，支持上拉轉換（Up Translation）：當器件供電電壓高于輸入信號電壓時，仍能可靠識別邏輯電平。典型應用場景包括1.2V至1.8V、1.5V至2.5V、1.8V至3.3V、3.3V至5.0V的信號提升。同時，輸入引腳具備5.5V耐受能力，支持下拉轉換（Down Translation），允許輸入信號電壓高于VCC，實現5.0V、3.3V或2.5V信號向1.8V、2.5V或3.3V系統的安全接口，無需額外電平轉換器。

輸出電平始終以VCC為參考，支持1.8V、2.5V、3.3V和5V CMOS邏輯電平，確保與下游器件的兼容性。器件工作電壓范圍寬達1.65V至5.5V，允許在多種電源域下靈活配置。在5V或3.3V VCC供電下，數據傳輸速率可達150Mbps，滿足中高速數據同步需求。

SN74LV8T273符合JEDEC JESD-17標準，閂鎖（Latch-up）抗擾度超過250mA，具備優異的抗大電流沖擊能力，適用于工業、通信和消費類電子系統。采用標準功能引腳排列，便于PCB布局與替換設計。

該器件廣泛應用于多電壓系統中的數據緩沖、總線接口、時鐘域同步及電平轉換橋接。例如，在FPGA與傳感器接口中實現3.3V至1.8V的信號轉換，或在工業控制器中同步5V邏輯信號至3.3V MCU。其高集成度、雙向電平轉換能力與高可靠性，使其成為復雜混合電壓數字系統中的關鍵接口組件。

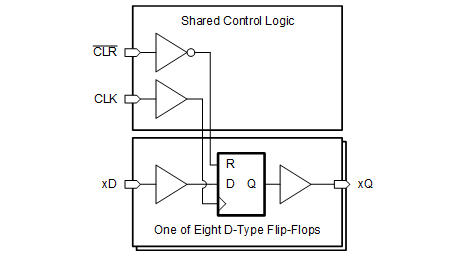

SN74LV8T273原理圖

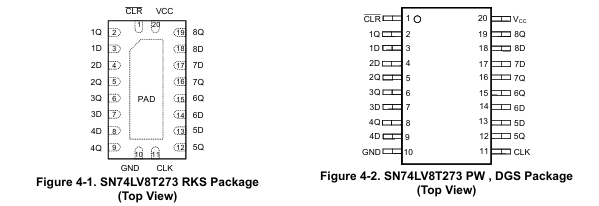

SN74LV8T273引腳圖

SN74LV8T273訂購料號

SN74LV8T273DGSR

SN74LV8T273PWR

SN74LV8T273RKSR
