英飛凌CYUSB4024是一款高性能USB 3.2 Gen 2x2外設控制器，基于廣受認可的EZ-USB? FX3架構演進而來，將最大數據吞吐能力提升至17.6 Gbps（理論帶寬20 Gbps），相較前代產品提升達550%（3.2 Gbps），滿足工業自動化、機器視覺等高帶寬應用對實時數據傳輸?shù)膰揽列枨蟆４礓N售英飛凌旗下全系列IC電子元器件-中芯巨能為您提供CYUSB4024技術參數詳解及原理圖。

CYUSB4024技術參數詳解

該器件集成雙核ARM處理器架構：主核為運行頻率高達233 MHz的Cortex-M4F，具備浮點運算單元（FPU），負責協議處理、數據調度與算法執行；協核為Cortex-M0+，用于管理低速外設與后臺任務，實現負載分流與實時響應。片內集成512 KB嵌入式閃存，支持固件本地存儲與快速啟動（無需外部Boot ROM），并配備1024 KB SRAM作為數據緩沖區，確保高吞吐場景下的低延遲傳輸。

高速接口能力

USB 3.2 Gen 2x2 Device Port：支持雙通道SSIC（SuperSpeed Inter-Chip）架構，實現2×10 Gbps聚合帶寬，兼容USB-C接口，內置方向檢測與極性自動校正電路，簡化連接器設計。

16通道LVDS接口：每通道支持1.25 Gbps數據速率，總帶寬達20 Gbps，專為高分辨率圖像傳感器、FPGA或ASIC間高速數據回傳設計，典型用于工業相機與線掃系統。

32位LVCMOS并行接口：支持DDR模式下160 MHz時鐘（320 Mbps/pin），總帶寬10.24 Gbps，適用于FPGA、DSP等通用處理器互聯。

外設與通信資源

集成2個四通道SPI（QSPI）接口，支持XIP模式訪問外部閃存；7個獨立串行通信模塊（UART/I2C/I2S），增強系統連接靈活性。提供2路I2S/PDM-PCM音頻接口，支持數字麥克風接入，適用于帶語音功能的工業終端。USB全速（12 Mbps）調試端口用于固件下載與運行時日志輸出，不影響主高速通道性能。

安全與加速功能

內置密碼學加速引擎，支持AES-128/256、SHA-1/256、RSA/ECC等算法，滿足設備認證、固件加密與安全通信需求，適用于工業4.0安全協議棧。

CYUSB4024系統優勢

超高帶寬：17.6 Gbps有效帶寬支持4K/8K視頻流、多通道傳感器數據實時傳輸。

簡化設計：無需外部高速信號多路復用器或重定時器，降低PCB復雜度與信號完整性挑戰。

優化BOM：集成閃存與電源管理，減少外部元件數量，支持更小封裝（10 mm × 10 mm BGA）與緊湊型PCB布局。

即用型固件：支持UVC（USB Video Class）與USB3 Vision標準協議棧，加速機器視覺相機開發。

長距離傳輸：配合無源銅纜支持長達5米的穩定連接，適用于分布式工業系統。

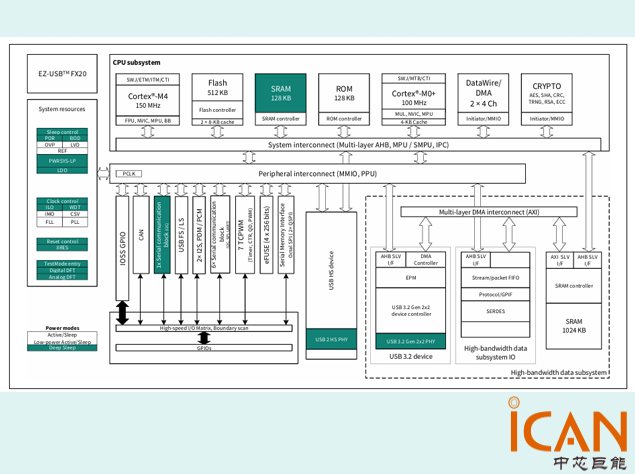

CYUSB4024原理圖

CYUSB4024訂購料號

CYUSB4022FCAXIXQMA1

CYUSB4024FCAXIXQMA1
