TPS7H3014是TI推出的一款耐輻射加固保障（RHA）型四通道電源序列發生器，專為航天、衛星及高可靠性軍事系統設計。該器件支持3V至14V寬輸入電壓范圍，可精確控制和監控多達四個電源軌的上電與斷電時序，確保復雜FPGA、ASIC或處理器系統的可靠啟動與關斷。德州儀器代理授權、原廠貨源-中芯巨能為您提供TPS7H3014耐輻射電源序列器技術解析，附引腳圖及典型應用電路圖。

TPS7H3014技術解析

該器件的核心功能是提供精確的電源定序控制，支持順序、重疊或倒序開啟與關閉模式，尤其支持關鍵應用所需的倒序關斷邏輯。每個通道通過獨立的SENSEx引腳監測對應電源軌電壓，利用內部599mV ±1%的高精度閾值電壓和24μA ±3%的遲滯電流，實現對電源上升/下降過程的精確檢測。該精度在全溫度、全電壓及總電離劑量（TID）輻射環境下保持穩定，確保在極端空間條件下的時序可靠性。

時序參數通過單個外部電阻進行全局編程，顯著簡化設計。該電阻設定開啟延遲、關斷延遲以及“開啟至穩壓”（Power Good）計時周期。內部至穩壓時間計時器可跟蹤SENSEx引腳電壓從閾值上升至穩壓狀態的過程，確保電源完全穩定后才觸發后續動作。

TPS7H3014提供標準的高電平有效使能（ENx）輸出，用于控制外部電源轉換器或負載開關的開啟。輸出驅動為推挽結構，支持1.6V至7V可編程上拉電壓（VPULL_UP1），確保與不同邏輯電平的IC兼容。此外，器件集成全局狀態標志：SEQ_DONE（序列完成）和PWRGD（電源良好），通過獨立的上拉域（VPULL_UP2）輸出，便于系統主控器監控整個電源樹的狀態。

為提升系統級可靠性，該器件內置故障檢測機制。FAULT引腳為開漏輸出，可報告由狀態機異常、時序超時或內部邏輯錯誤引發的故障事件，支持快速診斷與系統恢復。此功能在無人值守的航天任務中尤為重要。

在輻射性能方面，符合QML-V和SEP標準的型號（如5962R2320101VXC）具備卓越的抗輻射能力：總電離劑量（TID）耐受能力高達100krad(Si)（QML）和50krad(Si)（SEP）。對單粒子效應（SEE）具有高抗擾度：SEL（單粒子鎖定）、SEB（單粒子燒毀）、SEGR（單粒子?xùn)糯┑腖ET閾值分別達75MeV-cm2/mg（QML）和43MeV-cm2/mg（SEP）；SEFI（單粒子功能中斷）和SET（單粒子瞬態）亦在相應LET范圍內得到充分表征和防護。

器件采用符合ASTM E595標準的塑料封裝，通過了嚴格的低釋氣測試，適用于真空環境下的航天應用。工作溫度范圍為-55°C至+125°C，滿足軍用級要求。通過菊花鏈連接多個TPS7H3014，可輕松擴展至更多電源通道，實現復雜系統的集中時序管理。

典型應用場景包括衛星有效載荷、深空探測器、航天級FPGA/處理器電源管理及高可靠性地面站設備。其高集成度、精確時序控制與全面的輻射防護特性，使其成為航天電子系統中電源序列管理的可靠核心組件。

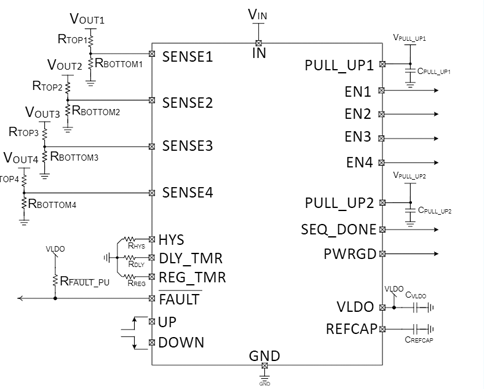

TPS7H3014典型應用電路圖
