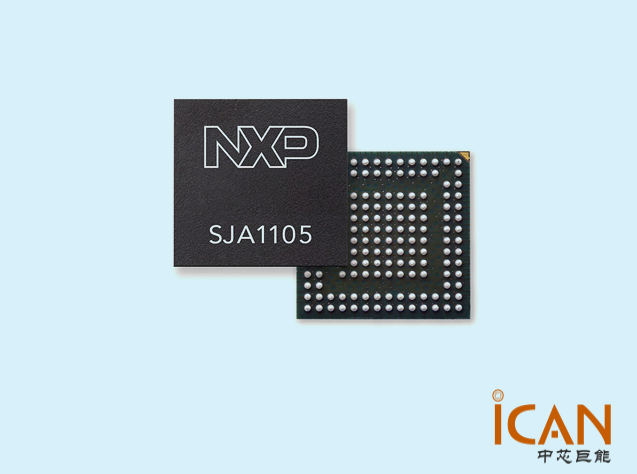

SJA1105EL是恩智浦推出的五端口車載以太網交換機，專為滿足現代汽車電子控制單元（ECU）對高帶寬、低延遲和功能安全的需求而設計。該器件提供5 Gbps的總交換吞吐量，支持五個端口在10/100/1000 Mbps速率下獨立、無阻塞運行，適用于構建模塊化、可擴展且成本優化的車載網絡架構。恩智浦代理授權、原廠貨源-中芯巨能為您介紹SJA1105EL車載千兆以太網交換機技術解析，附引腳圖及原理圖。

SJA1105EL技術解析

每個端口均配備靈活的MII/RMII/RGMII接口，可無縫連接各類以太網物理層收發器（PHY），包括恩智浦TJA1100系列、光收發器或通用10/100/1000BASE-TX PHY，極大提升了系統設計的兼容性與靈活性。這一特性使SJA1105EL可廣泛應用于不同速率需求的節點互聯，支持從傳統100 Mbps系統向1000 Mbps千兆網絡的平滑升級，無需重構硬件平臺。

SJA1105EL全面支持關鍵車載通信標準，包括音頻/視頻橋接（AVB）和IEEE 1588v2精確時間協議（PTP），可實現亞微秒級網絡時間同步，滿足高級駕駛輔助系統（ADAS）、車載信息娛樂（IVI）和eCockpit等對實時性要求嚴苛的應用。通過硬件級時間戳和流量調度機制，確保音視頻流的低抖動傳輸與多傳感器數據的時間對齊。恩智浦及第三方軟件供應商提供完整的AVB協議棧支持，加速系統開發。

在網絡安全方面，SJA1105EL集成IEEE 802.1X端口認證機制，支持基于EAP-TLS的設備身份驗證，確保只有授權節點可接入網絡，防止非法設備接入。同時具備數據速率監控功能，可識別并阻斷異常流量（如“喋喋不休的白癡”故障節點），有效防御拒絕服務（DoS）攻擊，提升網絡魯棒性。

為增強網絡管理與診斷能力，該交換機支持流量鏡像和靈活的VLAN配置。可通過專用VLAN標簽對特定流量（如診斷報文）進行標記與隔離，便于在開發與維護階段進行抓包分析。流量鏡像功能可將指定端口或類別的數據流復制到監控端口，實現非侵入式網絡調試。

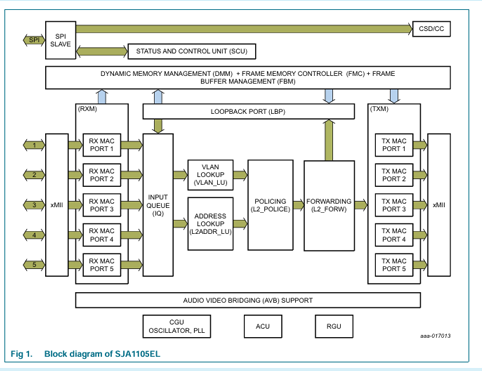

SJA1105EL原理圖

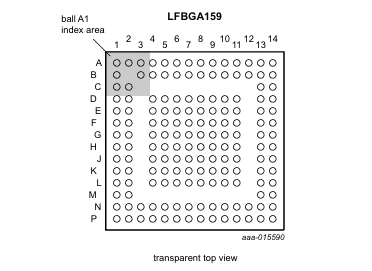

SJA1105EL引腳圖
