AP74502Q （訂購料號：AP74502QTA8-7）是Diodes一款符合AEC-Q100標準的汽車級電源保護控制器，專為12V、24V及48V車載系統設計，提供反向電池極性與過壓保護功能。該器件通過控制兩個外部背對背N溝道MOSFET，實現輸入端的高效、低損耗電源管理，適用于嚴苛的汽車電氣環境。Diodes代理授權-中芯巨能為您提供AP74502Q中文參數詳解， 附引腳圖及原理圖。

AP74502Q中文參數詳解

該控制器支持寬輸入電壓范圍，工作電壓從3.2V起始，最高可達80V（啟動電壓為3.9V），可滿足冷啟動（cold crank）等極端工況下的系統供電需求。同時，具備-80V反向電池電壓保護能力，有效防止因電池接反而導致的系統損壞，提升整車電氣可靠性。

AP74502Q系列集成電荷泵柵極驅動電路，可高效驅動外部N溝道MOSFET的柵極。在禁用模式下（EN引腳拉低），器件進入低功耗關斷狀態，靜態電流低至0.9μA，顯著降低待機功耗，適用于對功耗敏感的汽車應用。正常工作時，靜態電流為62μA，兼顧性能與能效。其柵極驅動能力提供兩種選項：AP74502Q提供60μA峰值源電流，適用于小型MOSFET或低速開關場景；而AP74502HQ則具備高達11mA的峰值源電流和3A的峰值關斷電流，可快速開啟和關斷大柵極電容MOSFET，減少開關損耗，適用于高功率系統。

器件采用8引腳SOT28封裝，集成度高，外圍電路簡潔。電荷泵設計無需額外的高邊驅動電源，簡化了電源架構。背對背N-MOSFET配置不僅實現雙向阻斷功能，還可用于防止反向電流流動，適用于雙電池系統或冗余電源設計。

在可靠性方面，AP74502Q系列通過AEC-Q100 Grade 1認證，支持-40°C至+125°C的環境工作溫度范圍，滿足汽車級應用的嚴苛要求。內置ESD保護機制，支持2kV HBM和750V CDM模型，提升器件在生產與運行中的抗靜電能力。

典型應用包括汽車車身控制模塊（BCM）、信息娛樂系統主機、ADAS攝像頭模塊、車載通信單元（TCU）以及工業PLC和企業級電源系統。其寬壓輸入、低靜態功耗與高可靠性設計，使其成為汽車前端電源保護的理想選擇。

AP74502Q引腳圖

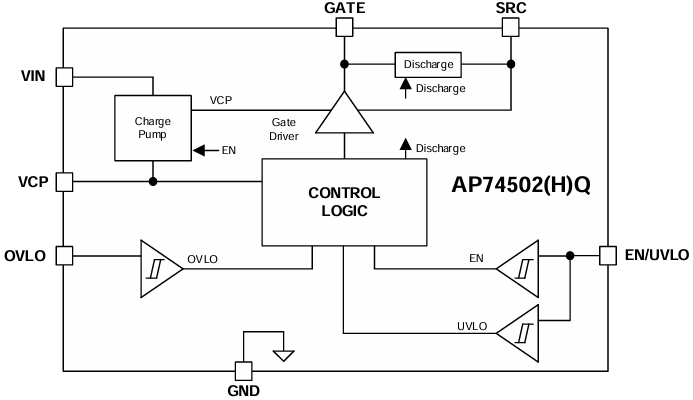

AP74502Q原理圖
