SIT1169Q是芯力特推出的一款高度集成的Mini系統基礎芯片（Mini SBC），面向汽車電子及工業控制應用，集成了雙路LDO穩壓器、CAN FD收發器、獨立看門狗、系統管理單元及多種保護與通信功能，適用于對空間、功耗與可靠性要求嚴苛的嵌入式系統。代理銷售芯力特旗下全系列IC電子元器件-中芯巨能為您提供SIT1169Q集成型Mini SBC技術解析，附引腳圖及電典型應用框圖。

SIT1169Q技術解析

該芯片內置兩路低壓差線性穩壓器（LDO）。VCC1支持3.3V或5V可選輸出，最大輸出電流達250mA，輸出精度±2%，可為MCU核心系統穩定供電。特別地，VCC1支持外接PNP晶體管進行電流擴展與熱管理，有效分散功耗，提升高溫或重載工況下的系統可靠性。第二路LDO（VCC2/VEXT）提供5V/100mA輸出，其中VCC2可用于為CAN收發器或板載傳感器供電，VEXT則具備離板供電能力，可為外部模塊提供偏置電源，增強系統供電靈活性。

通信方面，SIT1169Q集成符合ISO11898-2:2016標準的高速CAN FD收發器，支持高達5Mbps的數據傳輸速率，滿足現代車載網絡對高帶寬的需求。總線引腳具備±58V耐壓能力，可有效抵御汽車環境中常見的電壓瞬變與反接沖擊，提升物理層魯棒性。

系統可靠性設計方面，芯片內置獨立看門狗定時器，支持超時模式、窗口模式及自動模式，可靈活適配不同MCU的軟件監控策略。集成LIMP（跛行回家）功能，在系統異常時可通過預設狀態維持基本通信與控制，提升故障容錯能力。同時支持雙向復位管理，實現MCU與SBC之間的復位協同，確保系統上電/復位時序一致性。

SIT1169Q具備完善的低功耗管理機制，支持超低功耗睡眠與待機模式，靜態電流低至μA級。支持通過CAN局部網絡（Partial Network）實現遠程喚醒，以及本地喚醒功能，并可通過SPI接口讀取喚醒源，便于系統狀態診斷與電源管理策略優化。

片內集成MTP（多次可編程）存儲單元，允許用戶配置關鍵功能參數，如LDO輸出選擇、喚醒模式等，支持超過200次擦寫循環，適用于產線編程與現場配置。芯片還具備過溫警告與自動關斷功能，防止熱失控。

SIT1169Q符合AEC-Q100車規級認證，工作結溫范圍達-40°C至+150°C，適用于嚴苛的車載環境。采用DFN20（3.5mm×5.5mm）小型封裝，兼具高集成度與良好的散熱性能，并優化了自動光學檢測（AOI）識別能力，提升SMT生產良率。

典型應用包括車身控制模塊、ADAS傳感器節點、工業PLC及物聯網網關等。其高集成度、低功耗與強健的保護機制，使其成為構建緊湊型、高可靠性嵌入式系統的理想選擇。

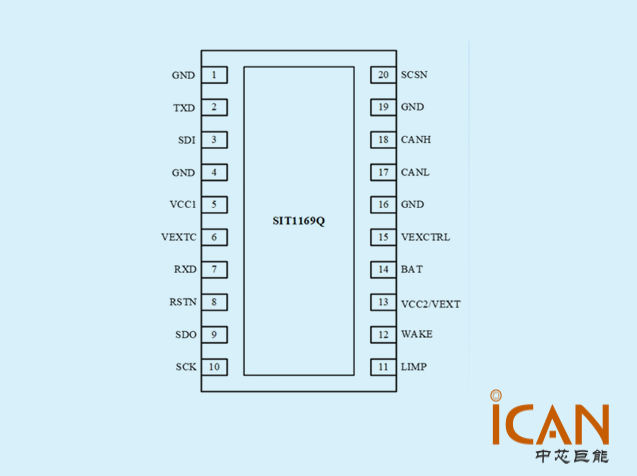

SIT1169Q引腳圖

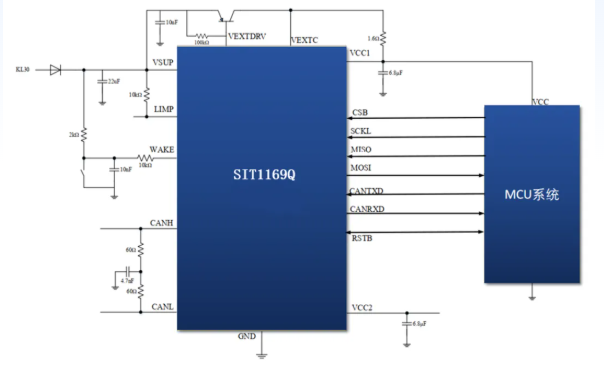

SIT1169Q典型應用電路圖
