REF30系列是德州儀器采用微型SOT-23-3封裝的低功耗、低壓降（LDO）電壓基準芯片，廣泛應用于對空間、功耗和精度要求嚴苛的工業與便攜式設備。其中，REF30E為該系列的性能增強型號，專為高精度模擬系統設計，在保持超低靜態電流的同時，顯著提升了初始精度與溫度穩定性。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能為您提供REF30E高精度低壓降基準源解析，附引腳圖及原理圖。

REF30E高精度低壓降基準源解析

REF30E提供卓越的直流精度性能：最大初始誤差僅為±0.1%，溫度漂移低至20ppm/°C（在-40°C至+125°C范圍內），優于標準版REF30的±0.2%和75ppm/°C。該性能使其在精密信號鏈應用中可替代更復雜的基準方案，適用于16位及以上ADC/DAC的參考電壓源。輸出電壓覆蓋1.25V至5V的常用檔位（REF30為1.25V至4.096V），便于系統靈活配置。

在功耗方面，REF30E的典型靜態電流僅為25μA，低于REF30的42μA，顯著延長電池供電設備的續航時間。其低壓降特性（典型值約45mV）確保在輸入電壓接近輸出電壓時仍能穩定工作，適用于低電壓或電池供電系統。同時，REF30E具備±10mA的輸出驅動能力，可直接驅動中等負載，如運算放大器或ADC的參考輸入端，減少對外部緩沖器的需求。

REF30系列的關鍵設計優勢在于其無需輸出電容即可保持穩定。這一特性極大簡化了電路設計，降低了BOM成本與PCB面積，尤其適用于空間受限的應用。同時，無電容設計避免了因電容老化、溫度系數或寄生參數引起的額外誤差，提升了長期穩定性。該特性也使其在本質安全（Intrinsically Safe）和防爆場合中更具優勢，減少了潛在的故障點。

器件采用標準SOT-23-3封裝，尺寸緊湊（僅3mm × 1.75mm），便于在高密度PCB上布局。全系列工作溫度范圍為-40°C至+125°C，滿足工業級應用的嚴苛環境要求。

REF30E引腳與REF30兼容，可作為直接升級替代方案，在不修改PCB的前提下提升系統精度。典型應用場景包括工業4-20mA環路供電變送器（如壓力、溫度傳感器）、便攜式數據采集設備、醫療儀器、電池管理系統（BMS）及高精度測量儀表。

REF30E典型應用電路圖

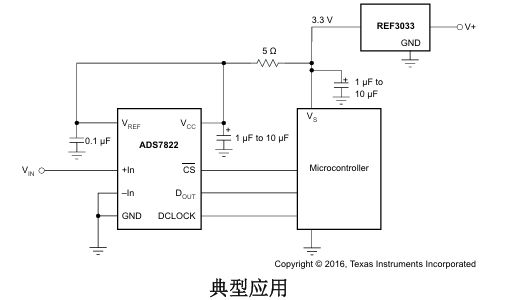

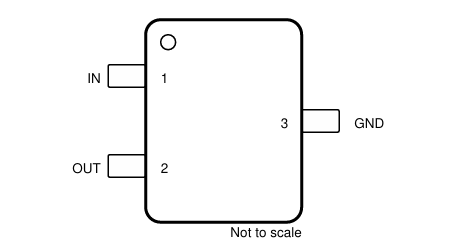

REF30E引腳圖

REF30E訂購料號

PREF3025EAIDBZR

PREF3030EAIDBZR
