中耳炎等耳部感染是全球兒童常見的健康問題之一。為了實現準確診斷和有效治療，對中耳道進行高分辨率、微創的可視化檢查至關重要。今天瑞薩電子代理商-中芯巨能為大家介紹這款瑞薩電子數字耳鏡（中耳鏡）系統參考設計，此參考設計既可以作為無線手持設備使用，也可以連接到顯示臺作為有線耳鏡操作。該系統配備了可控?cái)z像頭尖端和白光LED照明燈，能夠?qū)⒏叻直媛室曨l傳輸至顯示器或移動設備，從而實現對中耳的精準檢查。

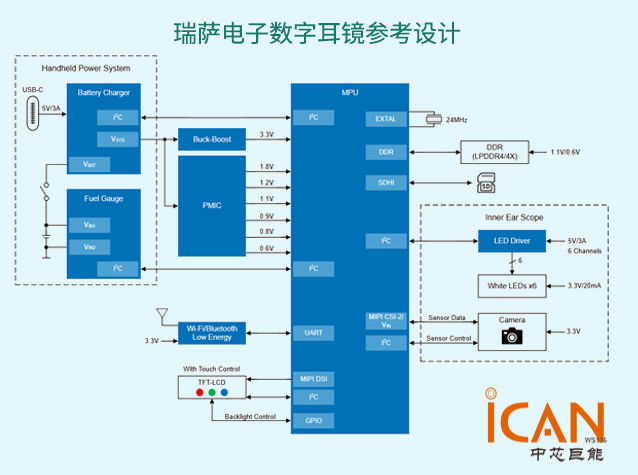

系統架構與優勢

高清視頻顯示與實時影像處理

數字耳鏡系統支持全高清視頻顯示，并兼容H.264和H.265編解碼標準，確保了清晰的實時影像傳輸。該系統由雙核或四核Arm? Cortex?-A55 CPU驅動，可以高效處理圖像數據，幫助醫生識別耳道中的異物或感染跡象。此外，可選配帶Arm? Ethos?-U55 NPU的AI推理功能，提供增強型診斷輔助，如實時分析異物和感染癥狀。

無線傳輸與移動設備集成

集成Wi-Fi和低功耗藍牙模塊，使設備能夠?qū)⒁曨l無線傳輸至智能手機或平板電腦，便于醫生在不同場景下進行檢查。這種靈活性不僅提高了檢查效率，還方便了病歷存檔和患者教育。

存儲與記錄功能

板載SD卡支持圖像抓拍和視頻錄制功能，適用于醫療記錄保存和患者教育。這些記錄可以作為后續治療的參考依據，同時也有助于提高患者的理解和配合度。

關鍵組件與技術特點

核心處理器

RZ/G3E：配備四核CPU的通用MPU，專為高性能計算和人機界面（HMI）應用設計，支持NPU以實現AI推理功能。

電源管理與LED驅動

ISL97671A：一款6通道SMBus/I2C或PWM調光LED驅動器，具備相移控制功能，適用于高亮度LED照明。

ISL91127：高效的升降壓穩壓器，內置4.5A開關，確保穩定的電源供應。

RAA215300：高性能9通道PMIC，支持DDR存儲器，內置充電器和實時時鐘（RTC），適合復雜系統供電需求。

無線通信與電池管理

DA16600MOD：超低功耗Wi-Fi+低功耗藍牙組合模塊，適用于電池供電的物聯網設備，保證長時間穩定運行。

DA9168：?jiǎn)喂?jié)1.5A電池充電器PMIC，具有20mA終止電流和超低靜態電流反向升壓功能，通過I2C接口實現精確控制。

電池電量監測

RAJ240090GFP：3至8節串聯鋰離子電池電量計IC，提供精確的電池狀態監測，保障設備可靠運行。

如需以上產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

應用領域

耳鏡與耳垢清潔設備

數字耳鏡系統不僅適用于傳統的耳部檢查，還可用于配備攝像頭的耳垢清潔設備。通過高清視頻傳輸和實時影像處理，醫生可以更直觀地觀察耳道內部情況，準確判斷病情并采取相應措施。對于耳垢清理等操作，可視化的引導有助于減少誤傷風險，提高治療效果。
