在能源轉型加速的背景下，光伏已成為可再生能源主力。作為系統核心，逆變器不僅完成DC-AC轉換，更通過最大功率點跟蹤（MPPT） 顯著提升發電效率。本文從能量路徑出發，結合主流逆變器架構，深入剖析MPPT的技術實現與工程優化。

一、光伏系統能量路徑與MPPT的作用

光伏系統由三部分構成：光伏板、功率電子系統（逆變器）、電網/負載。

光伏板在光照下通過光生伏特效應產生直流電；

逆變器將直流電轉換為交流電，實現并網或本地供電；

由于光伏板輸出功率與電壓呈非線性關系，存在一個最大功率點（MPP），且隨光照、溫度動態變化。

因此，MPPT不僅是算法功能，更是連接發電端與電網端的關鍵能量控制環節。

二、MPPT實現的技術鏈路：感知—計算—驅動

MPPT的高效運行依賴完整的閉環控制鏈路，包含三個核心環節：

1. 感知：高精度信號采集

需實時測量光伏側電壓與電流，計算瞬時功率。

電流測量難度高，需隔離、低漂移、高帶寬傳感器。

納芯微NSM201x系列霍爾電流傳感器：

支持±65A隔離測量

輸出線性電壓信號

高可靠性與精度，保障MPPT輸入數據準確

2. 計算：實時控制與算法執行

MCU/DSP運行MPPT算法（如擾動觀察法、增量電導法）

實時判斷MPP位置，生成PWM控制信號

納芯微NSSine?實時控制MCU（NS800RT系列）：

支持皮秒級PWM分辨率

內置高精度ADC與專用控制外設

實現快速響應與高穩定性控制

3. 驅動：功率器件精確控制

柵極驅動芯片將PWM信號傳遞至MOSFET/IGBT

要求高隔離、高CMTI、低延遲

納芯微NSI6801/x系列隔離驅動：

雙電容增強隔離，PIN-to-PIN兼容光耦

CMTI高達200kV/μs（Adaptive OOK?技術）

保障高頻開關下的穩定驅動

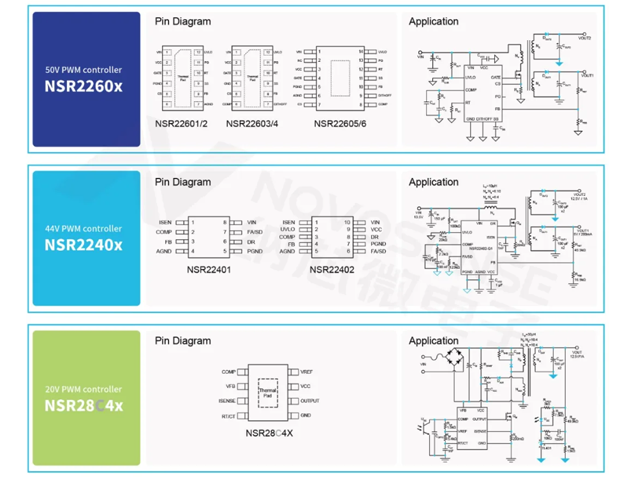

此外，電源管理芯片（如NSR2260x系列反激控制器） 為整個控制鏈路提供穩定供電，確保系統長期可靠運行。

三、NSSine?實時控制MCU選型表

*車規產品運行在 200~240MHz,工規產品運行在200~260MHZ
