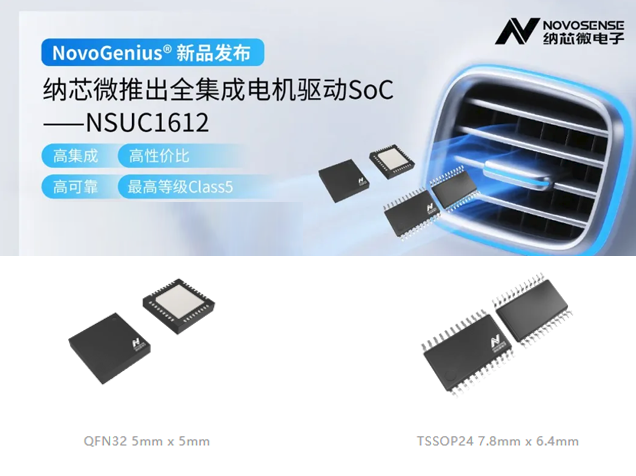

在汽車電子領域，傳統分立式智能執行器控制方案由于復雜性高、成本昂貴及可靠性不足等問題，逐漸難以滿足現代汽車對高效能和可靠性的需求。為應對這些挑戰，納芯微推出了一款創新的全集成電機驅動SoC——NSUC1612，該芯片通過單芯片集成多器件功能，簡化設計流程、降低成本并增強系統穩定性，適用于多種汽車智能執行器應用場景。代理納芯微旗下全系列IC電子元器件-中芯巨能為您介紹NSUC1612產品特點及應用優勢。

全集成架構：簡化設計與提升效率

傳統的汽車智能執行器解決方案通常需要組合多個獨立元件，如MCU、電機驅動器、通信接口和保護電路等，這不僅增加了PCB布局的復雜性和焊點數量，還可能因兼容性問題導致故障頻發。NSUC1612采用“單芯片全集成”設計理念，集成了32位ARM? Cortex?-M3內核MCU、4路或3路半橋驅動器、LIN/CAN通信接口、12位ADC以及溫度傳感器等多種核心模塊。這種設計減少了外部元器件的需求，簡化了硬件設計，并通過內部優化的信號路徑降低了電磁干擾的風險，顯著縮短了產品開發周期。

優異EMC表現：確保復雜環境下的穩定運行

汽車電子系統的電磁環境極為復雜，EMC性能直接關系到執行器控制精度和整車電子系統的穩定性。NSUC1612通過優化的PCB布局和內部信號處理，在CISPR 25:2021標準測試中達到了最高等級Class 5的要求，滿足嚴格的車規EMC要求。這意味著該芯片能夠在密集的電子線路環境中表現出色，保證電機控制信號的穩定傳輸，避免因電磁干擾引起的執行器卡頓或誤動作。

強勁性能釋放：兼顧驅動能力與運算效率

NSUC1612在性能上實現了驅動能力和運算效率的雙重保障。根據不同的功率需求，提供了兩種規格：NSUC1612B支持4路半橋輸出，峰值電流可達500mA；NSUC1612E則支持3路半橋輸出，峰值電流高達2.1A。這兩種規格可以靈活驅動直流有刷、無刷及步進等多種小功率電機，適用于空調風門調節、座椅通風等多種場景。此外，其內置的哈佛結構ARM? Cortex?-M3內核，搭配32KB Flash、2KB SRAM和15KB ROM，支持OTA升級，休眠模式下的功耗小于50μA，兼顧高性能與低能耗。

車規級可靠性：嚴苛環境中的穩定擔當

作為專為汽車應用設計的核心芯片，NSUC1612構建了全方位的可靠性保障體系。該芯片符合AEC-Q100 Grade 1標準，最高結溫可達150°C，可在-40°C至125°C的寬溫范圍內穩定工作，適應汽車熱管理、座艙等復雜環境。電氣防護方面，LIN端口支持±40V過反壓耐壓，BVDD引腳耐壓范圍覆蓋-0.3V至40V，內置多重保護機制，有效抵御電壓波動和瞬態沖擊，從硬件層面確保系統的安全性。

多場景兼容性：一芯多能的通用控制中樞

NSUC1612憑借其全場景兼容性打破了傳統芯片的應用局限。硬件上，它支持直流有刷電機、無刷電機及步進電機等多種類型的電機驅動；通信接口方面，集成了LIN PHY（支持LIN2.x、ISO17987和SAE-J2602）、FlexCAN、SPI等接口，輕松融入汽車LIN/CAN總線網絡。無論是電子水閥、電子膨脹閥等熱管理部件，還是空調出風口、風門執行器等座艙舒適控制模塊，乃至主動進氣格柵、自動充電小門執行器等車身智能部件，NSUC1612都可作為通用控制中樞，大幅降低車企在多場景開發中的適配成本。

如需NSUC1612產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
