在工業自動化、伺服電機控制以及精密機械反饋系統中，旋轉位置的高精度檢測至關重要。ADMT4000（訂購料號ADMT4000BRUZAB和ADMT4000BRUZAB-R7）作為ADI一款集成多傳感器架構的磁轉數傳感器模塊，具備斷電保持旋轉計數、絕對位置檢測與SPI數字接口輸出等特性，特別適合需要高可靠性和精確角度測量的應用場景。代理銷售ADI旗下全系列IC電子元器件-中芯巨能為您介紹ADMT4000 :工作原理、中文參數、引腳圖及原理圖.

一、系統組成與工作原理

ADMT4000采用三類磁傳感器協同工作的設計架構：

GMR（巨磁電阻）轉數計數傳感器：用于記錄外部磁場的旋轉次數，支持最多46圈連續計數，方向?yàn)轫槙r(shí)針（CW）遞增。

GMR象限檢測傳感器：輔助判斷旋轉方向與當前所處的大致角度區間。

AMR（各向異性磁阻）角度傳感器：提供360°范圍內高精度的角度測量，典型精度達±0.25°。

通過將GMR轉數計數結果與AMR角度數據融合，ADMT4000能夠輸出系統當前的絕對旋轉位置，無需額外的參考點或初始化操作。

二、關鍵性能參數與優勢

多圈絕對位置檢測能力：即使在設備斷電狀態下，仍可保留旋轉計數信息，實現真正意義上的“上電即知位置”。

高分辨率與更新率：數字輸出分辨率達16位（＞16,000°），角度更新速率為100kSPS，滿足高速運動控制需求。

寬磁場工作范圍：支持16 mT至31 mT的磁場強度輸入，適配多種磁環和磁體配置。

內置診斷功能：包括欠壓（UV）、過壓（OV）檢測及內部溫度傳感器，提升系統安全性與穩定性。

靈活的通信接口：標準SPI接口支持主控MCU快速讀取角度、圈數及狀態寄存器信息，且SPI電壓兼容1.8V~5V電平。

寬溫與封裝適應性：工作結溫范圍為-40°C至+150°C，采用24引腳TSSOP封裝，適用于嚴苛工業環境。

三、典型應用場景

ADMT4000廣泛應用于以下對旋轉位置檢測有高要求的系統中：

工業伺服驅動與步進電機閉環控制

自動化裝配設備中的旋轉關節定位

醫療器械旋轉機構反饋

機器人手臂關節角度監測

CNC機床及其他數控設備的軸位檢測

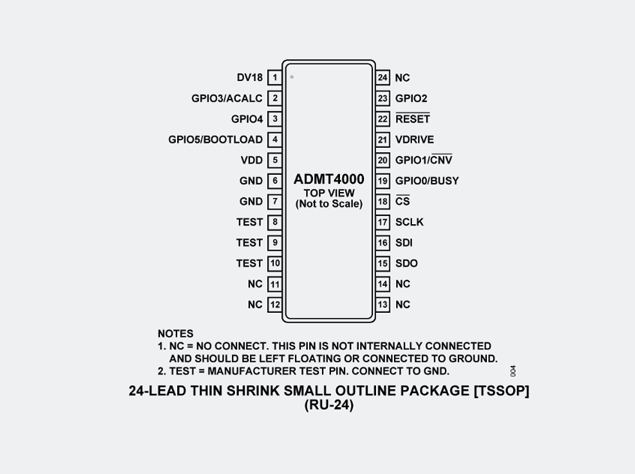

四、ADMT4000引腳圖

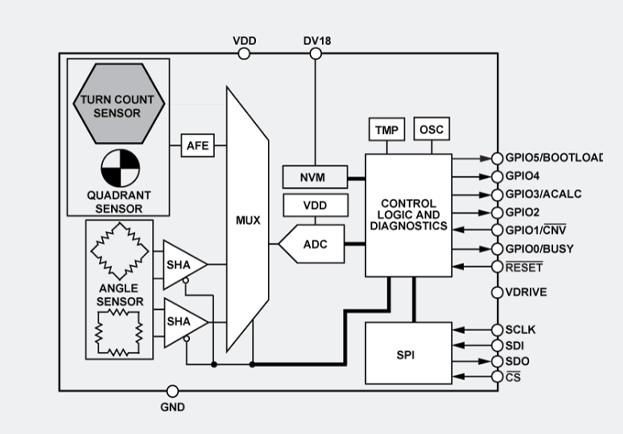

五、ADMT4000原理圖

現貨供應ADMT4000，最快可2小時發貨，滿足您從研發到批量生產的所有大小批量采購需求。買到真正的ADMT4000原廠原裝現貨  - 來自全球授權的ADI代理商、原廠貨源 - 深圳市中芯巨能電子有限公司。為終端制造企業提供選型指導+樣片測試等服務，如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
