隨著顯示技術的發展，Mini LED憑借其高亮度、高對比度、長壽命等優勢，成為L(zhǎng)CD電視提升畫質的重要技術路徑。相比OLED，Mini LED在成本和工藝成熟度方面更具優勢，尤其適用于大尺寸電視應用。然而，在實際開發中，工程師常面臨諸如畫面延遲、LED電壓控制精度、散熱設計以及整體系統成本控制等挑戰。

為應對上述問題，矽力杰推出的SY77982/SY77983 LED驅動芯片與GD32E235K8xx MCU組合方案，提供了一套高效、低成本的Mini LED背光驅動解決方案。該方案不僅實現了高精度控光與低延時響應，還在封裝設計上優化了熱管理性能，提升了系統的穩定性和可量產性。

系統架構與核心功能分析

本方案采用主控MCU + 多通道恒流驅動芯片的架構，通過單線雙向通信協議實現對多分區背光的精確控制。其中：

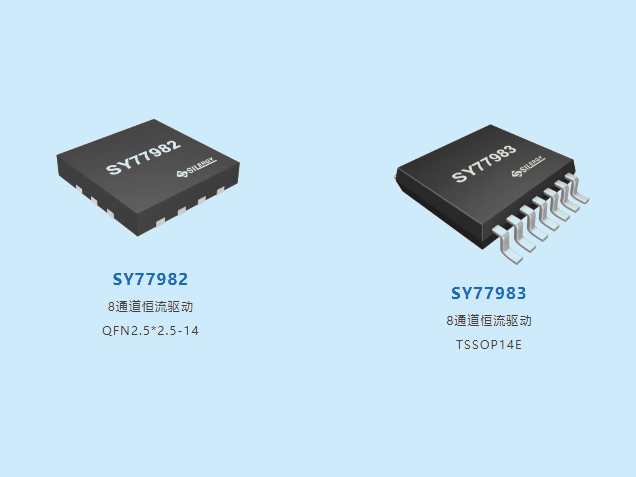

SY77982/SY77983 為8通道恒流LED驅動IC，分別采用QFN2.5x2.5-14和TSSOP14E封裝，具有良好的散熱特性。

GD32E235K8xx 作為主控MCU，僅需一顆即可支持最多512個背光分區控制，極大降低了系統復雜度和BOM成本。

支持最高30V燈珠電壓與140mA輸出電流，滿足高亮度需求。

2MHz的通訊頻率顯著降低圖像傳輸延遲，提升視覺體驗。

16-bit混合調光技術實現細膩的灰階控制，增強對比度表現。

技術亮點詳解

1. 單線雙向控制技術

該方案采用獨有的單線編碼方式（BMC格式），減少了PCB布線復雜度，并改善EMI干擾問題，提高信號穩定性。

2. GPIO復用機制

通過MCU的GPIO復用技術，減少對IO口數量的需求，簡化硬件設計，同時降低軟件緩存負擔。

3. 散熱與封裝優化

SY77982/SY77983采用QFN和TSSOP封裝，結合單層鋁基板設計，提升了LED電流承載能力，并有效分散熱量，確保長時間運行可靠性。

4. 成本控制優勢

管腳間距較大、布局簡潔的設計提高了貼片良率，配合單層PCB結構，顯著降低了LED燈板制造成本。

5. 支持OTA升級

系統具備遠程固件更新能力，便于后期功能擴展與問題修復，提升產品生命周期管理效率。

應用適配與性能參數

本方案適配多種主流電視尺寸，支持如下典型配置：

電視機尺寸	燈條數	分區數	背光功率
55寸	24	384	160W
65寸	28	448	240W
75寸	32	512	300W

供電方面，評估板采用12V/27V雙電源輸入，其中27V用于驅動24V LED燈珠，12V為控制電路供電。此外，還集成了LED電壓反饋模塊，可用于前級AC/DC電源的動態調節（需外部提供電源模塊）。

總結

針對Mini LED電視背光系統開發中的關鍵痛點，矽力杰聯合兆易創新推出的SY77982/SY77983+GD32E235K8xx方案，提供了從硬件到控制邏輯的一體化解決路徑。其高集成度、低功耗、高性能和良好散熱設計，使其成為當前中高端Mini LED電視背光驅動的理想選擇，同時也為工程師在系統優化與量產落地方面提供了堅實的技術支撐。如需SY77982/SY77983+GD32E235K8xx產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
