AD9856ASTZ：中文介紹、引腳圖、原理圖

來源：ADI代理商| 發布日期：2024-02-29 10:00:01 瀏覽量：

AD9856ASTZ采用節省空間的表面貼裝封裝，額定工作溫度范圍為 ?40°C 至 +85°C 的擴展工業溫度范圍。代理銷售ADI亞德諾半導體旗下電子元器件-中芯巨能為您提供AD9856ASTZ：中文介紹、引腳圖及原理圖等內容。

AD9856ASTZ中文介紹

AD9856ASTZ在單個芯片上集成了高速直接數字合成器 (DDS)、高性能、高速 12 位數模轉換器 (DAC)、時鐘乘法器電路、數字濾波器和其他 DSP 功能，形成一個完整的正交數字上變頻器裝置。 AD9856 旨在充當通用 I/Q 調制器和敏捷上變頻器，適用于成本、尺寸、功耗和動態性能為關鍵屬性的通信應用。AD9520-0BCPZ中文參數_數據手冊下載（PDF）_原裝現貨出售

AD9856ASTZ 特性

適用于通信應用的通用低成本調制器解決方案

DC 至 80 MHz 輸出帶寬 集成 12 位 D/A 轉換器

可編程采樣率插值濾波器

可編程參考時鐘倍頻器

內部 SIN(x)/x 補償濾波器

>52 dB SFDR @ 40 MHz AOUT

>48 dB SFDR @ 70 MHz AOUT

>80 dB 窄帶 SFDR @ 70 MHz AOUT

+3V 單電源供電

AD9856ASTZ優勢

節省空間的表面貼裝封裝

雙向控制總線接口

支持突發和連續 Tx 模式

用于頻率合成應用的單音模式

四個可編程、引腳可選的調制器配置文件

直接連接 AD8320/AD8321 PGA 電纜驅動器

AD9856ASTZ應用

HFC 數據、電話和視頻調制解調器

無線和衛星通信

蜂窩基站

AD9856ASTZ 引腳圖

AD9856ASTZ 引腳圖

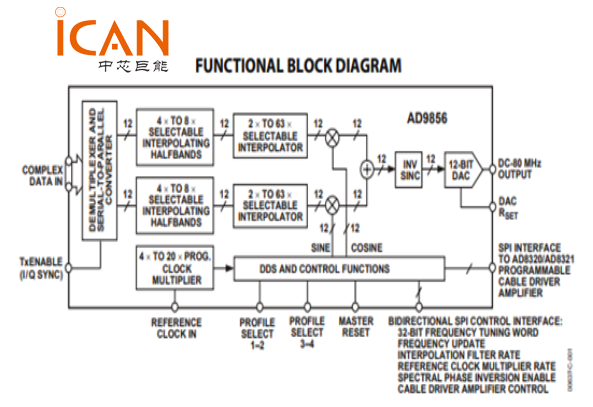

AD9856ASTZ原理圖

AD9856ASTZ原理圖

AD9856ASTZ制造商

Analog Devices（納斯達克股票代碼：ADI）是設計、制造和營銷廣泛的高性能模擬、混合信號和數字信號處理 (DSP)集成電路 (IC) 產品組合的全球領導者，這些集成電路(IC) 幾乎用于所有類型的電子設備。自 1965 年成立以來，我們一直專注于解決與電子設備信號處理相關的工程挑戰。我們的信號處理產品已被全球超過 100,000 名客戶使用，在將溫度、壓力、聲音、光、速度和運動等現實世界現象轉換、調節和處理為可廣泛使用的電信號方面發揮著基礎作用的電子設備。
