AD9520-0BCPZ 是 IC CLOCK GEN 2.8GHZ VCO 64LFCSP，設計用作時鐘/定時 - 時鐘發生器、PLL、頻率合成器。代理銷售ADI亞德諾半導體旗下電子元器件-中芯巨能為您提供AD9520-0BCPZ中文介紹、AD9520-0BCPZ引腳圖、AD9520-0BCPZ原理圖等內容。

AD9520-0BCPZ中文介紹

AD9520-0BCPZ 提供具有亞皮秒抖動性能的多輸出時鐘分配功能以及片上 PLL 和 VCO。片上 VCO 的調諧范圍為 2.53 GHz 至 2.95 GHz。還可以使用高達 2.4 GHz 的外部 3.3 V/5 V VCO/VCXO。AD9520-0BCPZ 串行接口支持 SPI 和 I2C 端口。可通過串行接口進行編程的封裝內 EEPROM 可以存儲用戶定義的寄存器設置，以用于上電和芯片復位。AD9520-0BCPZ 具有 12 個 LVPECL 輸出，分為四組。任何 1.6 GHz LVPECL 輸出均可重新配置為兩個 250 MHz CMOS 輸出。如果應用需要 LVDS 驅動程序而不是 LVPECL 驅動程序，請參閱 AD9520-0BCPZ。每組三個輸出都有一個分頻器，允許設置分頻比（從 1 到 32）和相位偏移或粗略時間延遲。

AD9520-0BCPZ 采用 64 引腳 LFCSP 封裝，可采用 3.3 V 單電源供電。外部 VCO 的工作電壓高達 5.5 V。單獨的輸出驅動器電源電壓范圍為 2.375 V 至 3.465 V。AD9520-0BCPZ 指定在 ?40°C 至 +85°C 標準工業范圍內運行。如需了解AD9520-0BCPZ中文參數。

AD9520-0BCPZ引腳圖

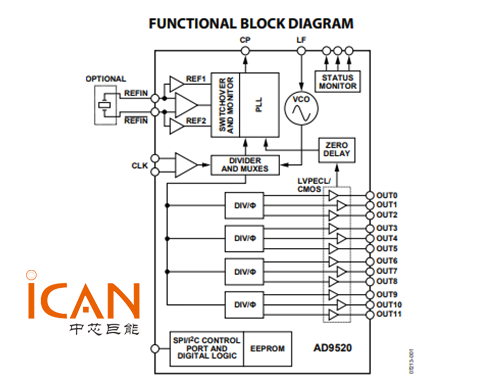

AD9520-0BCPZ原理圖

AD9520-0BCPZ 應用

低抖動、低相位噪聲時鐘分配

SONET、10Ge、10GFC、同步以太網、OTU2/3/4 前向糾錯 (G.710) 的時鐘生成和轉換

為高速 ADC、DAC、DDS、DDC、DUC、MxFE 提供時鐘

高性能無線收發器

ATE 和高性能儀器

寬帶基礎設施

AD9520-0BCPZ制造商

Analog Devices（納斯達克股票代碼：ADI）是設計、制造和營銷廣泛的高性能模擬、混合信號和數字信號處理 (DSP) 集成電路 (IC) 產品組合的全球領導者，這些集成電路 ( IC ) 幾乎用于所有類型的應用領域。電子設備。自 1965 年成立以來，我們一直專注于解決與電子設備信號處理相關的工程挑戰。我們的信號處理產品已被全球超過 100,000 名客戶使用，在將溫度、壓力、聲音、光、速度和運動等現實世界現象轉換、調節和處理為可廣泛使用的電信號方面發揮著基礎作用的電子設備。
