在現代嵌入式系統和消費類電子產品中，時鐘管理已成為影響系統性能、功耗和穩定性的重要因素。瑞薩電子推出的5L35023 VersaClock?可編程時鐘發生器，憑借其三PLL架構、多頻率輸出能力以及豐富的低功耗特性，成為適用于PCIe、手持設備及智能終端等領域的理想選擇。瑞薩代理商-中芯巨能為您介紹5L35023產品優勢、應用領域，附引腳圖和原理圖。如需5L35023產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

靈活的架構設計

5L35023采用三鎖相環（PLL）架構，每個PLL均可獨立配置，支持多達五個不同的頻率輸出。這種靈活性使得工程師可以根據具體應用場景進行精細調優，實現多個子系統之間時鐘信號的同步與隔離。此外，該器件支持VCO（壓控振蕩器）和PLL源的選擇，允許用戶根據功耗與性能需求優化系統設計。

該芯片提供了3個單端LVCMOS輸出和2對差分輸出，支持LVCMOS和LPHCSL電平標準，頻率范圍覆蓋1MHz至125MHz，滿足從基礎通信到高速接口的各種需求。對于需要實時時鐘（RTC）參考的應用，5L35023還集成了低功耗32.768kHz時鐘路徑，電流消耗低于2μA，有助于延長電池供電設備的續航時間。

面向低功耗與動態控制的特色功能

5L35023內置多項節能技術：

PPS（主動省電模式）：在設備進入斷電或待機狀態時自動降低功耗；

PPB（性能-功耗平衡）：通過調整PLL帶寬與輸出驅動強度，在保證性能的同時實現最低功耗；

ORT（過沖抑制技術）：減少由于高頻切換引起的電壓尖峰，提升系統穩定性；

DFC（動態頻率控制）：支持4種不同頻率的實時切換，適應多任務場景下的時鐘需求變化；

超低功耗模式（<65μA）：適用于對能耗敏感的便攜設備。

此外，片內集成的一次性可編程（OTP）存儲器，可在上電后自動加載預設配置，無需每次啟動時通過I2C重新編程，提高了系統啟動效率和可靠性。

應用場景廣泛

5L35023憑借其高集成度與時鐘管理靈活性，適用于以下典型應用：

嵌入式計算平臺：如工業控制主板、邊緣AI推理設備；

消費類電子產品：替代傳統晶體振蕩器，簡化電路設計；

手持設備：包括智能手機、平板電腦、穿戴設備等；

SmartDevice智能終端：如智能門鎖、IoT網關、智能家居控制器等。

5L35023功能框圖

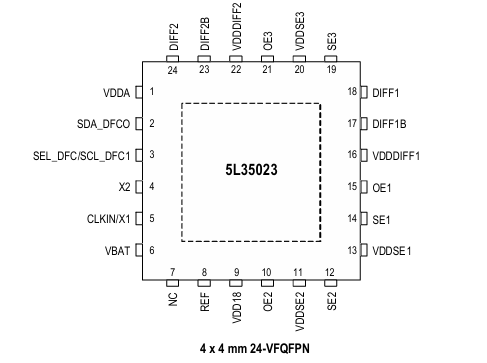

5L35023引腳圖

可選型號說明

目前市場上常見的5L35023型號包括：

5L35023B-000NLGI

5L35023B-000NLGI8

結語

5L35023作為一款高度集成、低功耗、可編程的時鐘發生器，不僅滿足了當前嵌入式系統對多路時鐘輸出和動態頻率調節的需求，同時也在功耗控制和EMI抑制方面表現出色。對于追求高效能、長續航與小尺寸設計的工程師而言，5L35023無疑是一個值得優先考慮的時鐘解決方案。
