AD7606是ADI(亞德諾)一款16位、8/6/4通道同步采樣模數數據采集系統(DAS)。代理銷售ADI(亞德諾)旗下全系列IC電子元器件-中芯巨能為您提供AD7606中文介紹、特點、引腳圖、原理圖及現貨型號

AD7606中文介紹

AD7606內置模擬輸入箝位保護、二階抗混疊濾波器、采樣保持放大器、16位電荷再分配逐次逼近模數轉換器(ADC)、靈活的數字濾波器、2.5 V基準電壓源、基準電壓緩沖以及高速串行和并行接口。

AD7606采用5 V單電源供電，可以處理±10 V和±5 V真雙極性輸入信號，同時所有通道均能以高達200 kSPS的吞吐速率采樣。輸入箝位保護電路可以耐受高達±16.5 V的電壓。無論以何種采樣頻率工作，AD7606的模擬輸入阻抗均為1 MΩ。它采用單電源工作方式，具有片內濾波和高輸入阻抗，因此無需驅動運算放大器和外部雙極性電源。AD7606/AD7606-6/AD7606-4抗混疊濾波器的3 dB截止頻率為22 kHz；當采樣速率為200 kSPS時，它具有40 dB抗混疊抑制特性。靈活的數字濾波器采用引腳驅動，可以改善信噪比(SNR)，并降低3 dB帶寬。

AD7606特點

8/6/4路同步采樣輸入

真雙極性模擬輸入范圍：±10 V、±5 V

完全集成的數據采集解決方案

模擬輸入箝位保護

具有1 MΩ模擬輸入阻抗的輸入緩沖器

二階抗混疊模擬濾波器

片內精密基準電壓及基準電壓緩沖器

16位、200 kSPS ADC（所有通道）

通過數字濾波器提供過采樣功能

靈活的并行/串行接口

SPI/QSPI?/MICROWIRE?/DSP兼容

模擬輸入通道提供7 kV ESD額定值

95.5 dB SNR，?107 dB THD

±0.5 LSB INL，±0.5 LSB DNL

低功耗：100 mW

待機模式：25 mW

溫度范圍：?40°C至+85°C

64引腳LQFP封裝

AD7606應用領域

電力線監控和保護系統

多相電機控制

儀表和控制系統

多軸定位系統

數據采集系統(DAS)

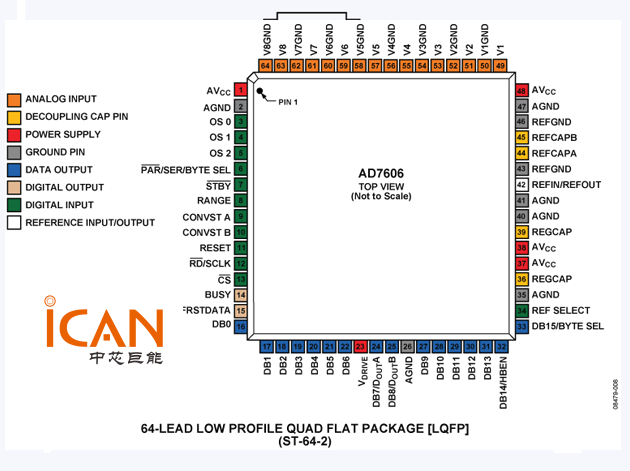

AD7606引腳圖

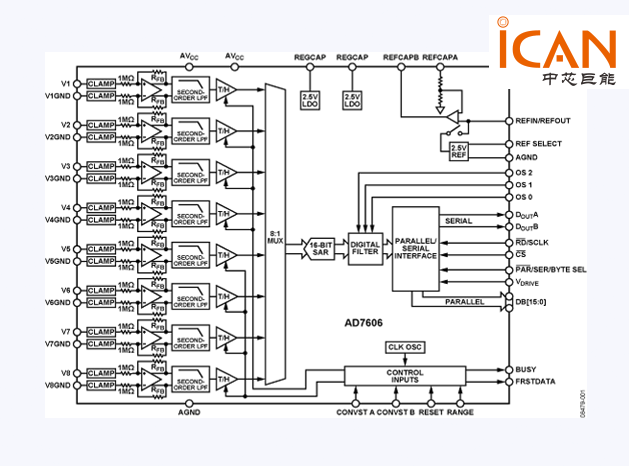

AD7606原理圖

AD7606現貨型號

AD7606BSTZ

AD7606BSTZ-RL

AD7606TSTZ-EP

AD7606TSTZ-EP-RL
