ADUM1201是采用1/1通道方向性的雙通道數字隔離器，其基于ADI公司iCoupler?技術。代理銷售 ADI(亞德諾)旗旗下全系列IC電子元器件-中芯巨能為您提供ADUM1201中文介紹、產品特點、引腳圖、原理圖及型號選型。

ADUM1201中文介紹

ADUM1201將高速CMOS與單芯片變壓器技術融為一體，具有優于光耦合器等替代器件的出色性能特征。iCoupler器件不用LED和光電二極管，因而不存在一般與光耦合器相關的設計困難。 簡單的iCoupler數字接口和穩定的性能特征，可消除光耦合器通常具有的電流傳輸比不確定、非線性傳遞函數以及溫度和使用壽命影響等問題。 這些iCoupler產品不需要外部驅動器和其它分立器件。 此外，在信號數據速率相當?shù)那闆r下，iCoupler器件的功耗只有光耦合器的1/10至1/6。

ADuM120x產品系列隔離器提供兩個獨立的隔離通道，支持多種通道配置和數據速率。 兩款器件均可采用2.7 V至5.5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。 此外，ADuM120x具有低脈沖寬度失真（CR級小于3 ns）和嚴格的通道間匹配（CR級小于3 ns）特性。 與其它光耦合器不同，ADuM120x 隔離器具有已取得專利的刷新特性，可確保不存在輸入邏輯轉換時及上電/關斷條件下的直流正確性。

ADUM1200W和ADUM1201W均為汽車應用級產品，已通過AEC-Q100認證，工作溫度可達125 ℃。

ADUM1201產品特點

8引腳窄體SOIC封裝，符合RoHS標準

低功耗工作

雙向通信

3 V/5 V電平轉換

工作溫度最高可達： 125 °C

高數據速率： dc至25 Mbps (NRZ)

精密時序特性

高共模瞬變抗擾度： >25 kV/μs

汽車應用版本已通過AEC-Q100認證

ADUM1201應用領域

尺寸至關重要的多通道隔離

SPI接口/數據轉換器隔離

RS-232/RS-422/RS-485收發器隔離

數字現場總線隔離

混合動力汽車、電池監控器和電機驅動

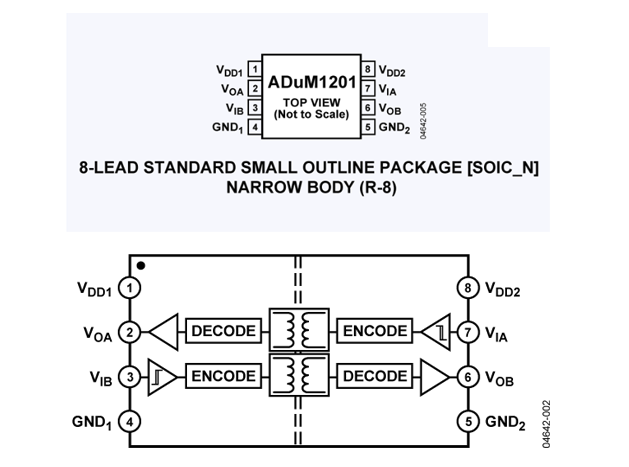

ADUM1201引腳圖和原理圖

ADUM1201選型

ADUM1201ARZ

ADUM1201ARZ-RL7

ADUM1201BRZ

ADUM1201BRZ-RL7

ADUM1201CR-RL7

ADUM1201CRZ

ADUM1201CRZ-RL7

ADUM1201WSRZ

ADUM1201WSRZ-RL7

ADUM1201WTRZ

ADUM1201WTRZ-RL7

ADUM1201WURZ

ADUM1201WURZ-RL7

以上產品型號現貨供應，一片起訂，為終端制造企業提供選型指導+產品規格書+樣片測試+技術支持等服務，如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
