ADM2483差分總線收發器是一款集成式電氣隔離器件，設計用于平衡、多點總線傳輸線路的雙向數據通信。它符合ANSI EIA/TIA-485-A和ISO 8482:1987(E)標準。代理銷售ADI(亞德諾)旗下全新系列IC電子元器件-中芯巨能為您提供ADM2483中文介紹、特點、引腳圖、原理圖及現貨型號。

ADM2483中文介紹

ADM2483采用ADI公司的iCoupler技術，將3通道隔離器、三態差分線路驅動器和差分輸入接收器集成于單封裝中。器件邏輯端采用5 V或3 V電源供電，總線端則采用5 V電源供電。

ADM2483壓擺率受限以減小端接不當傳輸線路的反射。受控的壓擺率將數據速率限制在500 kbps。該器件的輸入阻抗為96 kΩ，允許總線上最多連接256個收發器。其驅動器具有高電平有效使能特性。驅動器差分輸出與接收器差分輸入內部相連，形成差分輸入/輸出端口。當驅動器禁用時，或者當VDD1或VDD2 = 0 V時，該端口向總線提供的負載極小。該器件還具有高電平有效接收器禁用特性，可使接收器輸出進入高阻抗狀態。

接收器輸入具有真故障安全特性，當輸入開路或短路時，可確保接收器輸出保持邏輯高電平。這樣，通信開始之前以及結束時，可保證接收器輸出處于已知狀態。限流和熱關斷特性可防止發生輸出短路以及總線競爭導致功耗過大的情況。額定溫度范圍為工業溫度范圍，提供16引腳、寬體SOIC封裝。

ADM2483特點

集成電氣數據隔離的RS-485收發器

符合ANSI TIA/EIA RS-485-A和ISO 8482：1987(E)標準

數據速率：500 kbps

限擺率驅動器輸出

低功耗工作：2.5 mA最大值

適用的工作電壓(VDD1)：5 V或3 V

高共模瞬變抗擾度： >25 kV/μs

真故障保護接收器輸入

無震顫上電/關斷保護

總線支持256個節點

熱關斷保護

安全和法規認證

UL認證：1分鐘2500 V rms，符合UL 1577

CSA元件驗收通知5A

IEC 609501 800 V rms（基本），400 V rms（加強）

VDE合格證書

DIN V VDE V 0884-10 (VDE V 0884-10)： 2006-12

VIORM = 560 V峰值

VIORM（直流）= 1500 V直流

CQC認證，符合GB4943.1-2011

工作溫度范圍：-40°C至+85°C

ADM2483應用領域

低功耗RS-485/RS-422網絡

隔離接口

樓宇控制網絡

多點數據傳輸系統

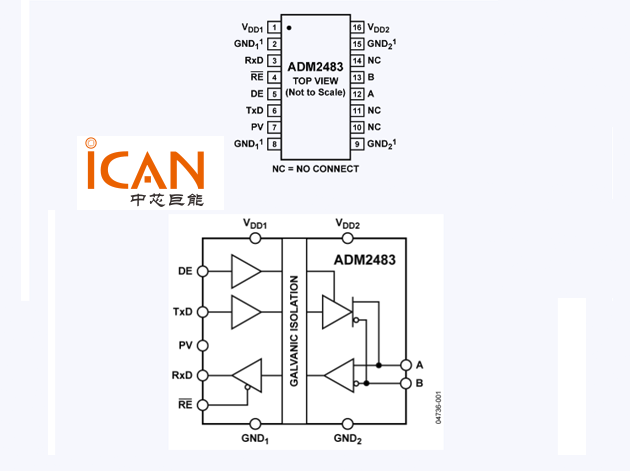

ADM2483引腳圖和原理圖

ADM2483現貨型號

AD51/068Z-0REEL

ADM2483BRWZ

ADM2483BRWZ-REEL
