LTC7000/LTC7000-1中文介紹

LTC7000/LTC7000-1是一款快速高端N通道MOSFET柵極驅動器，采用高達135V的輸入電壓工作。它包含一個內部電荷泵，可全面增強外部N通道MOSFET開關性能，使其無限保持導通狀態。其功能強大的驅動器可在極短的轉換時間內輕松驅動大型柵極電容，因而非常適合需要快速導通和/或關斷時間的高頻開關應用或靜態開關應用。當內部比較器檢測到開關電流超過預設電平時，故障標志置位，開關在外部定時電容設置的一段時間后關閉。冷卻周期后，LTC7000/LTC7000-1自動重試。LTC7000/LTC7000-1采用散熱增強型16引腳MSOP封裝。

LTC7000/LTC7000-1特性

• 寬工作VIN：3.5V至135V（絕對最大值為150V）

• 針對快速導通和關閉時間的1Ω下拉、2.2Ω上拉，具有35ns傳播延遲

• 內部電荷泵，可實現100%占空比

• 短路保護

• 可調電流跳變閾值(LTC7000)

• 電流監控器輸出(LTC7000)

• 自動重啟定時器

• 開漏故障標志

• 可調導通壓擺率

• 柵極驅動器電源電壓為3.5V至15V

• 可調VIN欠壓和過壓閉鎖(LTC7000)

• 可調驅動器電源VCC欠壓閉鎖

• 低關斷電流：1μA

• CMOS兼容輸入

• 散熱增強型、支持高壓的16引腳MSOP封裝

• 通過AEC-Q100汽車應用認證

•

LTC7000/LTC7000-1應用

靜態開關驅動器

負載和電源開關驅動器

電子閥驅動器

高頻高端側柵極驅動器

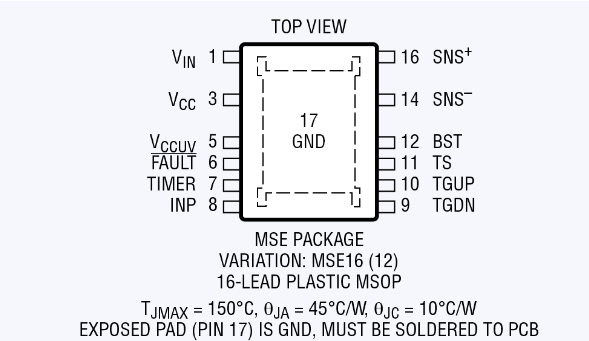

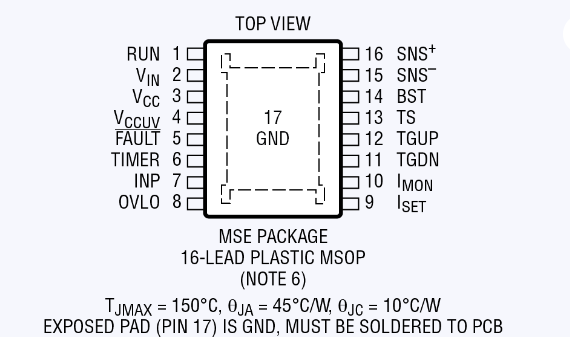

LTC7000/LTC7000-1引腳圖

LTC7000/LTC7000-1訂購型號

LTC7000EMSE#PBF

LTC7000EMSE#TRPBF

LTC7000EMSE#WPBF

LTC7000EMSE#WTRPBF

LTC7000EMSE-1#PBF

LTC7000EMSE-1#TRPBF

LTC7000EMSE-1#WPBF

LTC7000EMSE-1#WTRPBF

LTC7000HMSE#PBF

LTC7000HMSE#TRPBF

LTC7000HMSE#WPBF

LTC7000HMSE#WTRPBF

LTC7000HMSE-1#PBF

LTC7000HMSE-1#TRPBF

LTC7000HMSE-1#WTRPBF

LTC7000IMSE#PBF

LTC7000IMSE#TRPBF

LTC7000IMSE#WTRPBF

LTC7000IMSE-1#PBF

LTC7000IMSE-1#TRPBF

LTC7000IMSE-1#WTRPBF

LTC7000JMSE#PBF

LTC7000JMSE#TRPBF

LTC7000JMSE#WPBF

LTC7000JMSE-1#PBF

LTC7000JMSE-1#WPBF

LTC7000MPMSE#PBF

LTC7000MPMSE-1#PBF

LTC7000MPMSE-1#TRPBF
