LT3942產品描述

LT3942是ADI一款集成度高的4開關同步降壓-升壓LED驅動器，專為滿足汽車、工業及電池供電系統中LED驅動應用的需求而設計。它能夠在輸入電壓高于、低于或等于輸出電壓的情況下，調節高達34V的LED燈串電流。該驅動器以其獨特的峰值降壓/峰值升壓電流模式控制方案，支持300kHz至2MHz的可調和可同步固定頻率操作，或者通過內部25%三角擴頻方式降低電磁干擾（EMI）。

這款驅動器的操作范圍從3V到36V的輸入電壓和0V至36V的輸出電壓，使其成為廣泛應用場景的理想選擇。特別值得一提的是，LT3942在不同工作區域之間實現了無縫且低噪聲的轉換，這在對噪音敏感的應用中尤為重要。此外，LT3942還提供高達128:1的內部PWM調光以及5000:1的外部PWM調光比，確保了出色的亮度控制性能。

為了進一步增強其靈活性，LT3942配置了一個CTRL引腳，用于實現20:1的模擬調光，滿量程精度達到2.5%。強大的故障保護機制能夠檢測并響應開路或短路等異常情況，保證設備的安全運行。根據用戶設定，LT3942可以在檢測到故障時重試、閂鎖或繼續運行。

LT3942不僅適用于通用LED驅動器的應用，還非常適合汽車和工業照明項目，特別是那些需要精確限流值的場合。其關鍵特性包括單電感器架構支持VIN與VOUT之間的靈活關系、恒定電壓和電流調節、±1.5%的輸出電壓調節精度以及±3%的輸出電流調節精度。

在封裝方面，LT3942采用了緊湊的28引腳QFN (4mm × 5mm) 封裝形式，提供了多種型號以適應不同的市場需求，如LT3942EUFD#PBF、LT3942HUFD#PBF等。這些型號覆蓋了從標準到高可靠性要求的各種應用環境，使得LT3942成為設計師們在開發高效、穩定LED照明解決方案時的得力助手。

LT3942引腳圖

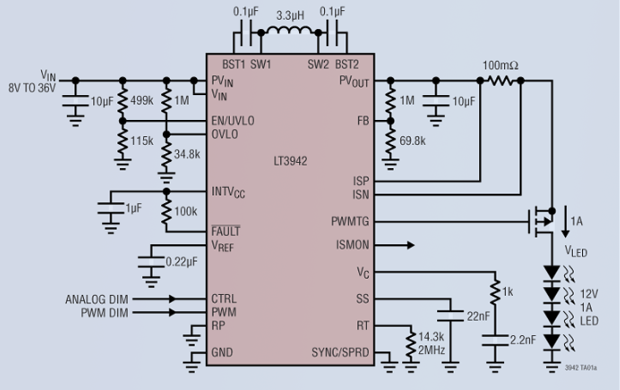

LT3942典型應用電路圖

LT3942可選型號

LT3942EUFD#PBF

LT3942EUFD#TRPBF

LT3942HUFD#PBF

LT3942HUFD#TRPBF

LT3942JUFD#PBF

LT3942JUFD#TRPBF

LT3942JUFDM#WPBF

LT3942JUFDM#WTRPBF

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總之，LT3942憑借其卓越的性能和多樣的功能選項，成為了當前市場上一款極具競爭力的LED驅動器產品。無論是追求高效率還是低噪音，或是需要應對復雜的工作條件，LT3942都能提供可靠的解決方案，幫助工程師克服各種挑戰，推動創新項目的成功實施。
