在當今快速發展的無線通信領域，尤其是5G毫米波（mmW）頻段的應用中，ADI的ADMV1013和ADMV1014兩款器件憑借其廣泛的工作頻率范圍（24 GHz至44 GHz）、支持大于1 GHz的瞬時帶寬以及高度集成的設計，為小型化、高性能的5G毫米波平臺提供了強有力的支持。這些特性不僅簡化了設計流程，還提高了系統的整體性能。代理銷售ADI旗下全系列IC電子元器件-中芯巨能為您提供ADMV1013關鍵參數詳解。

一、架構概覽與關鍵特性

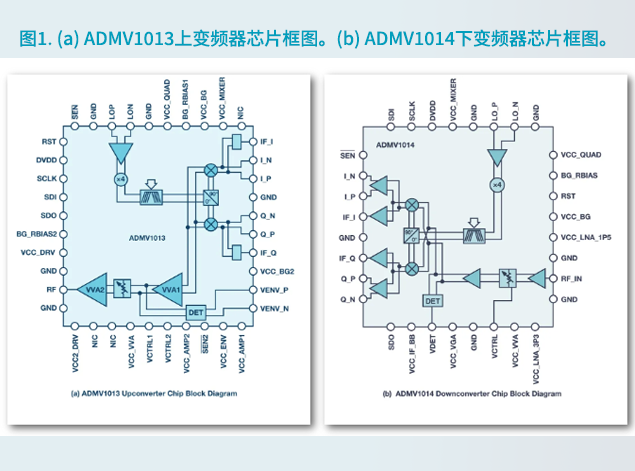

ADMV1013作為上變頻器，而ADMV1014作為下變頻器，兩者均集成了IQ混頻器、正交移相器、驅動放大器（上變頻器）或低噪聲放大器（下變頻器），以及LO鏈路組件。這些高度集成化的芯片極大地減少了外部元件的需求，降低了設計復雜度，并提升了系統可靠性。

基帶IQ模式與中頻模式：兩款芯片均可配置為基帶IQ模式（支持dc至6 GHz）或?qū)嵵蓄l模式（800 MHz至6 GHz），適應不同的應用場景需求。

LO鏈路集成：內置LO緩沖放大器、四倍頻器及可編程帶通濾波器，顯著減少了對外部LO源的要求，進一步簡化了系統設計。

二、ADMV1013深入解析

ADMV1013具備兩種主要工作模式：直接從基帶I/Q信號上變頻至RF頻段，或者通過復IF輸入實現單邊帶上變頻到RF頻段。該器件的一個重要特性是能夠?qū)/Q混頻器的直流偏置誤差進行數字校正，從而顯著降低RF輸出端的LO泄漏至約-45 dBm。此外，通過寄存器調諧調整I和Q相位不平衡，可以將邊帶抑制能力提升至約36 dBc，無需額外硬件開銷。

三、ADMV1014技術細節

ADMV1014作為下變頻器，在RF前端集成了LNA、VVA和增益放大器，提供了19 dB的連續增益調節范圍。它同樣支持基帶IQ模式和鏡像抑制下變頻模式，允許用戶根據具體應用選擇最合適的操作方式。SPI接口使得所有校準功能易于實現，有助于優化鏡像抑制性能，確保在24 GHz至44 GHz范圍內達到優異的噪聲系數和轉換增益。

四、實際應用中的表現

圖4展示了ADMV1014在28 GHz下的性能測試結果，使用5G NR波形時，EVM值達到了-40 dB（1% rms），證明了這兩款器件對于高階調制方案的強大支持能力。結合ADMV1013的23 dBm OIP3和ADMV1014的0 dBm IIP3，它們共同支持超過1 GHz的寬帶寬，適用于多種應用場景，包括但不限于5G基站、衛星通信鏈路、安全通信設備等。

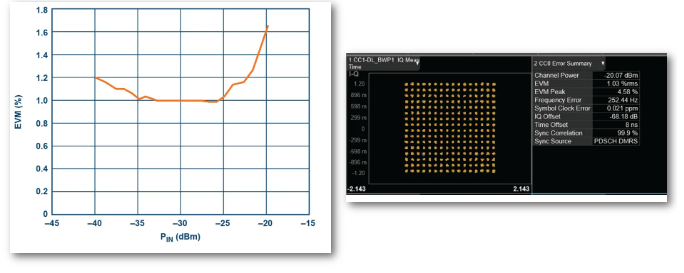

圖2測量得出的EVM性能（rms百分比）與28 GHz時的輸入功率以及對應的256 QAM星座圖

五、總結與展望

ADMV1013和ADMV1014憑借其卓越的線性度、鏡像抑制能力和緊湊的設計，為現代微波通信系統提供了一種高效且靈活的選擇。無論是追求小型化的蜂窩基站還是需要處理大量數據傳輸?shù)膶拵ㄐ沛溌罚@兩款器件都能滿足嚴苛的技術要求，助力下一代無線通信技術的發展。
