在可再生能源系統中，光伏（PV）模塊的性能評估至關重要。由于其輸出功率受光照強度、溫度和濕度等多種環境因素影響，長期運行后會出現不同程度的衰減。為準確評估模塊健康狀態，通常需測量其電壓-電流（I-V）特性曲線，并通過對比標準條件下的輸出數據判斷性能變化。

然而，光伏模塊多部署于戶外陽光充足區域，如屋頂或空曠場地，這對現場測量設備提出了更高要求：不僅要具備高精度和穩定性，還需便于攜帶、功耗低，并能在寬溫范圍內可靠工作。

一、LTC2058 的優勢與適用性

LTC2058 是一款低噪聲、零漂移、軌對軌輸入/輸出的雙路運算放大器，采用單電源供電，支持關斷模式，非常適合電池供電的便攜式應用。其最大輸入失調電壓溫度漂移僅為 0.025 μV/°C，確保在極端溫度條件下仍能維持高精度測量。例如，在高溫環境下（45°C），該器件引起的附加誤差不超過 0.5 μV，顯著優于傳統運放。

此外，LTC2058 具有 2.5 MHz 增益帶寬積，能夠快速響應光伏模塊瞬態電流變化，減少因群延遲帶來的測量誤差。其單位增益穩定特性也使其適用于多種閉環增益配置，滿足不同模塊檢測需求。

二、基于電容掃描的 I-V 測量方法

傳統的 I-V 曲線測量依賴負載電阻分段采樣，但易受光照突變（如云層遮擋、飛鳥經過）干擾，導致數據波動。相比之下，電容性瞬態掃描法具有更高的效率與準確性：

在電路初始狀態下，將大電容 C2 短路放電；

斷開短路開關，使光伏模塊向 C2 快速充電；

在數百毫秒內完成從短路到開路的阻抗掃描；

同步采集流經 RSENSE 的電流信號與模塊電壓信號；

掃描結束后通過控制開關放電，準備下一次測量。

此方法利用電容自然充放電過程模擬連續負載變化，大幅縮短測量時間，降低外部干擾影響。

三、硬件設計要點

圖1所示為基于 LTC2058 的 I-V 測試電路結構，主要包括：

圖1

主儲能電容 C2：容量選擇需權衡速度與精度。較小值加快掃描，適合快速現場檢測；較大值提升采樣分辨率，適用于實驗室級分析。

RSENSE 檢測電阻：用于電流測量，其壓降由 LTC2058 放大處理。閉環增益設為 4V/V，以匹配 0.5A 最大短路電流下的輸出范圍。

D1 二極管：確保電流通道輸出可降至 0V，實現開路點的精確檢測。

D2 和 R8 組合：提供輸入保護，防止電氣過應力損壞運放。

電壓分壓網絡 R1/R2：將模塊高壓縮至 ADC 輸入范圍內，同時保證功耗最小化（設計中僅消耗 19μA 電流）。

四、實際測試結果與分析

圖2展示了通過該方案獲取的典型 I-V 曲線及對應的功率-電壓關系曲線，驗證了系統的測量精度和重復性。圖4為完整測試電路布局圖，清晰呈現了模塊連接端口與主電容位置。

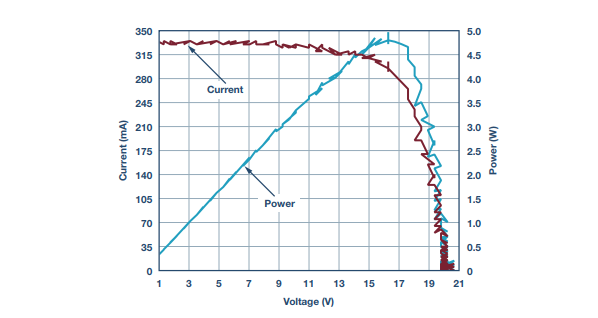

圖2. 利用電容性掃描和LTC2058電路獲得的I-V和功率-V關系曲線。

五、總結

在光伏系統維護與性能評估中，精準且可靠的 I-V 曲線測量是關鍵環節。LTC2058 憑借其超低漂移、高帶寬和低功耗特性，成為構建便攜式、高精度光伏測試設備的理想選擇。結合電容性掃描技術，不僅能有效規避光照波動帶來的測量誤差，還簡化了硬件設計，降低了功耗和成本。

對于需要在戶外復雜環境中進行長期監測的工程師而言，這種基于 LTC2058 的解決方案提供了高效、穩定且易于實施的技術路徑，適用于各類中小型光伏電站的現場診斷與性能評估。
