在設計驅動器時，電源的選擇至關重要。對于電平轉換柵極驅動器，自舉電路通常提供所需電源；而對于隔離柵極驅動器，則需要具備隔離功能的電源。英飛凌推出的2EP EiceDRIVER? Power全橋變壓器驅動器系列，為IGBT和SiC MOSFET提供了理想的供電解決方案，同時也適用于任何需要5-20V輸入電壓來實現隔離低功耗電源的應用場景。

產品概覽

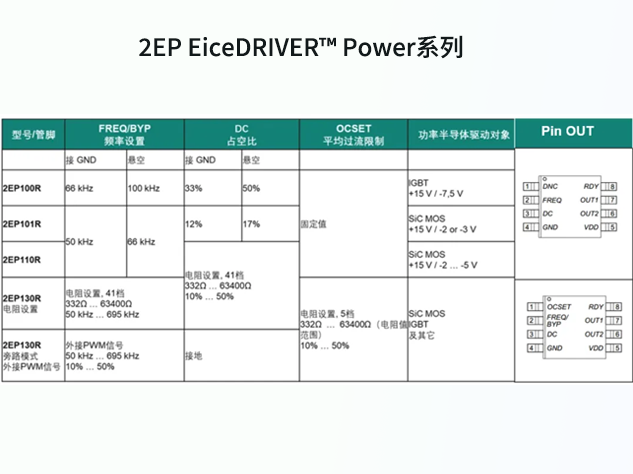

2EP EiceDRIVER? Power系列包括四種引腳兼容的版本，便于快速替換和升級。每個版本都有其獨特之處，以滿足不同的應用需求：

2EP100R和2EP101R：這兩個基本型號分別支持固定的開關頻率和占空比。例如，2EP100R提供的33%占空比非常適合于正負隔離輸出電壓比值約為2的應用場景。

2EP110R：此版本支持占空比調節范圍為10%至50%，步長為1%，允許通過調整對地電阻值進行微調。

2EP130R：除了可調占空比外，還增加了5檔可調的過流保護（OCP）功能及41檔頻率調節功能，頻率范圍從50kHz到695kHz。此外，它還支持旁路模式，允許外部PWM信號直接控制頻率和占空比。

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

關鍵特性和功能

英飛凌2EP EiceDRIVER? Power系列的所有型號都配備了多種保護機制，如欠壓鎖定（UVLO）、平均過流保護、峰值過流保護和過溫保護等，確保了系統的可靠運行。

UVLO：監控電源狀態，在電壓低于設定閾值時關閉IC，防止因電源問題導致的損壞。

平均過流保護：當系統電流超過設定閾值時觸發保護機制，防止過載損害。

峰值過流保護：針對短路情況下的瞬時大電流提供保護，避免設備受損。

內置振蕩器：提供精確的PWM頻率，確保穩定的開關操作。

軟啟動與預充電功能：幫助平穩啟動，限制浪涌電流，并確保輸出電壓的穩定上升。

應用配置

選擇適當?shù)碾娮柚凳莾?yōu)化2EP EiceDRIVER? Power性能的關鍵。根據所需的占空比或開關頻率，用戶可以通過查閱數據手冊中的表格選擇合適的電阻值。例如，若需設置103kHz的開關頻率，對應的電阻值應為1740Ω。這些電阻連接于特定的功能引腳與地之間，確保在上電時讀取并使用這些設定值，從而避免應用噪聲干擾。

結語

無論是開發太陽能逆變器、電動汽車充電站還是電機驅動逆變器，英飛凌2EP EiceDRIVER? Power系列都能提供高效可靠的電源解決方案。其豐富的功能集和靈活的配置選項，使得工程師可以根據具體項目需求選擇最合適的型號。此外，該系列產品具有成本效益和易于集成的優勢，使其成為眾多電源應用的理想選擇。通過深入了解和合理利用這些特性，工程師們可以顯著提升其設計項目的性能和可靠性。
