隨著5G時代的到來，多輸入多輸出(MIMO)收發器架構正在成為高功率RF無線通信系統設計的核心。尤其在城市地區，覆蓋蜂窩頻段的大規模MIMO系統正逐步部署，以滿足日益增長的數據吞吐量和新型業務需求。高度集成的單芯片射頻收發器解決方案，如ADI推出的ADRV9008/ADRV9009產品系列，為這一成就提供了強有力的支持。然而，為了進一步提升系統的效率和性能，RF前端部分的集成同樣重要。

集成化推動進步

在RF前端部分實現類似的集成有助于降低功耗，改善熱管理，并減少物理尺寸，從而允許更多的MIMO通道集成在同一設備中。盡管MIMO架構能夠放寬對放大器和開關等組件的RF功率要求，但隨著并行收發器通道數量的增加，外圍電路的復雜性和功耗也隨之上升。ADI采用硅技術開發的高功率開關專為簡化RF前端設計而生，旨在消除對外圍電路的需求并將功耗降至最低。

TDD系統中的應用

在時分雙工(TDD)系統中，天線接口集成了開關功能，用于隔離接收器輸入免受發送信號的影響。這種開關可以直接應用于天線接口（適用于較低功率系統），或在接收路徑中使用（針對較高功率應用），以確保正確連接至雙工器。在開關輸出上設置一個并聯支路可以顯著提高隔離性能。

硅開關 vs. PIN二極管開關

傳統上，基于PIN二極管的開關因其低插入損耗和高功率處理能力而被廣泛使用。但在大規模MIMO系統的設計中，它們需要高偏置電壓來提供反向偏置（用于隔離）和高電流來提供正向偏置（用于實現低插入損耗），這成為了其缺點之一。相比之下，ADI的高功率硅開關運行于單5V電源下，偏置電流小于1mA，無需外部組件或接口電路，大大降低了功耗，并在系統級層面支持更好的熱管理。

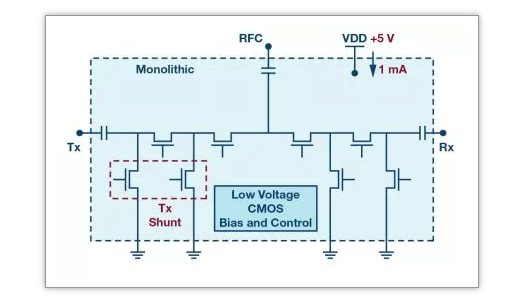

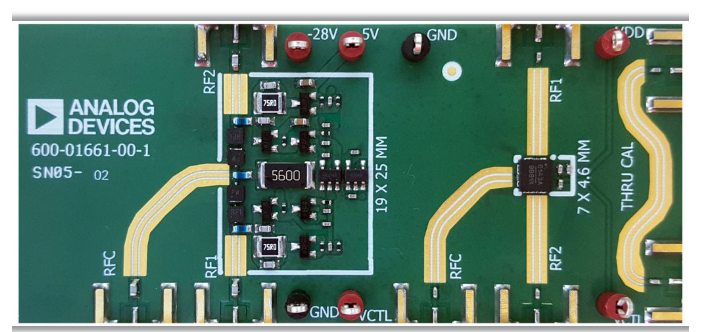

圖1展示了ADI硅開關的內部電路架構，基于FET的電路能夠在低偏置電流和低電源電壓下工作，不僅實現了更低的功耗，還提高了隔離性能。此外，與基于PIN二極管的開關相比，ADI的硅開關占用的PCB面積不到其十分之一（見圖5），簡化了電源需求，且無需高功率電阻器。

圖1

圖2

ADI 推出的高功率硅開關系列

如需以上產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

結論

ADI的硅開關技術為RF設計人員和系統架構師提供了更大的靈活性，使他們能夠提升系統的復雜度而不必?fù)?dān)心RF前端成為瓶頸。通過減少功耗、縮小尺寸以及簡化設計，這些開關不僅促進了更高效的大規模MIMO系統的實現，也為未來的5G網絡建設奠定了堅實的基礎。對于追求高性能和緊湊設計的應用來說，ADI的硅開關無疑是理想的選擇。
