在許多實際應用中，如電機控制或高壓測量系統，模擬數字轉換器（ADC）需要處理微弱的差分信號，同時面對較大的共模電壓。傳統儀表放大器由于其單端輸出和有限的共模范圍，在這類應用場景中并不適用。然而，通過設計一個簡單的電路，可以將單端輸出轉換為差分輸出，并擴展輸入共模范圍，使得低成本的儀表放大器也能滿足這些需求。

設計思路與實現

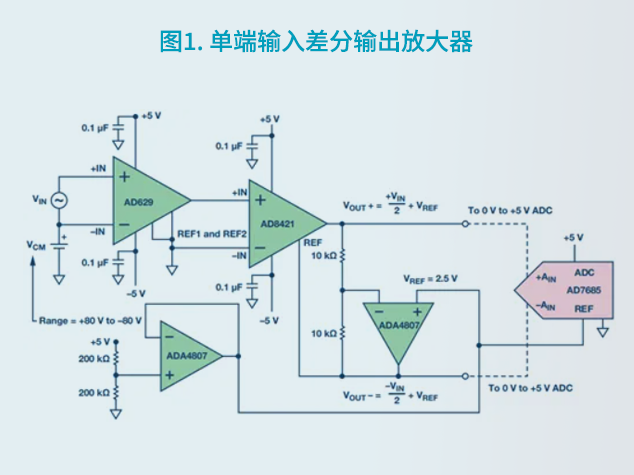

圖1展示了一個精密系統的示意圖，該系統允許用戶在存在高共模電壓的情況下準確地測量差分信號。此電路由三個主要部分組成：輸入緩沖器、ADC驅動器和基準電壓源。其中，緩沖器負責驅動儀表放大器的參考引腳，并將單端輸出轉換成差分輸出。這一設計顯著提高了輸入共模電壓范圍，能夠處理高達±270V的共模電壓（使用±15V電源），極大地增強了系統的魯棒性。

圖1

如需框圖中的產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

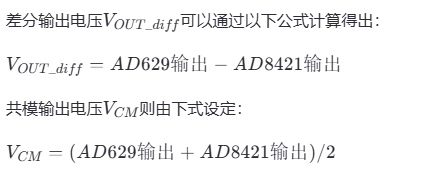

差分輸出計算公式

這種配置確保了直流差分精度主要取決于AD629差動放大器和AD8421儀表放大器的質量，而非運算放大器或外部電阻匹配，從而簡化了設計并提高了可靠性。

關鍵組件選擇與注意事項

為了獲得最佳交流性能，建議選用具有高帶寬和高壓擺率的運算放大器，例如ADA4807。需要注意的是，為了避免寄生電容導致不穩定，連接至反相輸入端的走線應盡可能短。如果必須延長走線，則應選擇阻值較低的電阻來減少影響。

此外，高性能ADC通常采用5V單電源供電，并自帶基準電壓源，這不僅簡化了電路設計，還減少了對額外基準電壓的需求，進一步降低了成本和復雜度。

性能驗證與優勢分析

根據圖2所示的測試結果，當兩個儀表放大器增益均為1時，輸入信號$V_{IN}$VIN是一個疊加在大共模電壓上的1Vpp 10kHz正弦波。最終得到的差分輸出電壓$V_{OUT\mathrm{\_}diff}$VOUT_diff為1Vpp，成功消除了共模干擾。實驗表明，相較于使用分立元件構建的傳統儀表放大器，本方案中的集成儀表放大器憑借內部精密激光微調電阻實現了更高的共模抑制比（CMR），達到了80dB以上。

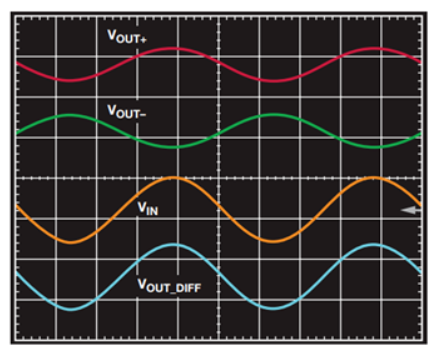

圖2. 電路的性能：

頂部：兩個互補輸出

中間：帶有大共模信號的輸入電壓

底部：差分輸出

節能與效率

此電路特別適合功耗敏感的應用場景，總靜態電流僅為5mA，采用5V雙電源供電時，整體功耗約為50mW，相比其他基于基本ADC驅動器的解決方案節省了大約50%的能耗。

總之，通過巧妙的設計，我們可以利用低成本儀表放大器構建出適用于高共模電壓環境下的高性能差分信號測量系統，既保證了精度又兼顧了經濟性和能效。這對于工程師來說，提供了一種高效且可行的方法來應對復雜的工業級信號處理挑戰。
