英飛凌2ED2106S06F評估板：特點、應用、框圖

來源：英飛凌官網| 發布日期：2024-03-05 17:21:03 瀏覽量：

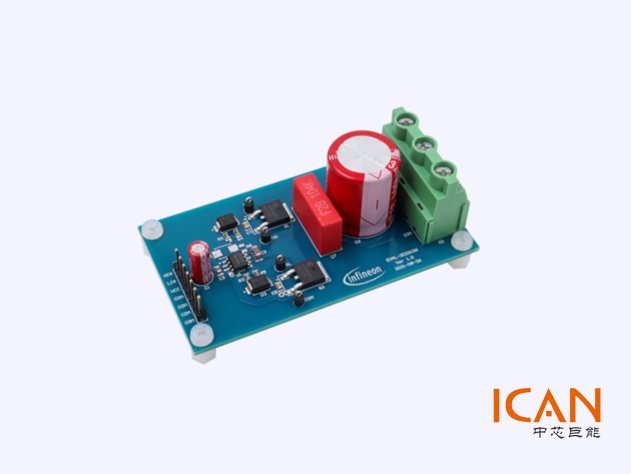

英飛凌（Infineon）最新推出的2ED2106S06F評估板，采用半橋配置，配備英飛凌絕緣硅（SOI）柵極驅動器和兩個MOSFET（IPD60R360P7）。該評估板旨在測試柵極驅動器的基本功能和特性，為用戶提供了一個便捷的平臺，用于測試PWM輸入輸出性能、傳播延遲、電流能力以及高開關頻率性能，并可進行雙脈沖測試。

產品型號和器件

- 評估板型號：EVAL-2ED2106

- 使用的器件：

  - 柵極驅動器：2ED2106S06F

  - MOSFET：IPD60R360P7

英飛凌2ED2106S06F評估板：特點、應用、框圖

產品特點

- 工作電壓高達+650V，適用于高壓應用。

- 采用英飛凌SOI技術，具有卓越的性能和穩定性。

- 負壓VS瞬態抗擾度為100V，能夠應對各種電路環境。

- 集成式低歐姆自舉二極管，設計更簡化，性能更可靠。

- 專為自舉電路設計，滿足特定應用需求。

- 最大電源電壓為25V，適用于多種電源環境。

- 欠壓鎖定(UVLO)功能，提供更高的系統安全性。

- 傳播延遲僅為200ns，響應速度快，效率高。

- VS引腳上的邏輯工作電壓最高可達-11V，具有較寬的工作電壓范圍。

- -5V輸入端的負電壓容差，更適應復雜的電路環境。

應用價值

- 降低BOM成本并節省空間，提高系統成本效益。

- 電平轉移損耗降低50%，提高了能源利用效率。

- 出色的堅固性和抗噪能力，適用于各種惡劣環境下的應用場景。

應用領域

- 家用電器：如電磁爐、洗衣機、冰箱等。

- 電機控制和驅動器：包括電動車輛、電機驅動器等。

- 開關電源(SMPS)：用于各種電源轉換和穩壓應用中。

英飛凌2ED2106S06F評估板為用戶提供了一個便捷的測試平臺，展示了該產品在高性能、穩定性和可靠性方面的優勢。它的廣泛應用價值和適用領域?qū)殡娮庸こ處熀驮O(shè)計人員帶來更多創新和應用可能性。如需數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
