在現代電子設備中，電源模塊是至關重要的核心組件，負責將輸入直流電壓轉換為設備所需的各種直流電壓。DC-DC電源轉換器，尤其是基于開關方式的轉換器，因其高效、小體積和輕重量等優點而被廣泛應用。然而，設計出優秀的DC-DC電源轉換器并不容易，需要深思熟慮和精細調整，涉及到布局、電磁兼容性、電流和散熱管理等方面的考量。

為了優化供電性能，開關電源應靠近芯片放置，以避免輸出線過長導致壓降。為了降低電磁干擾，應避免在開關電源周圍布置敏感元器件。同時，為增強穩定性和可靠性，需考慮布線策略、地線加粗、散熱地設計等因素。

一、DC-DC電源應用介紹

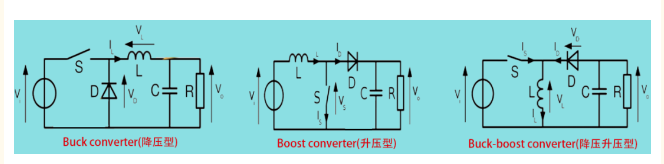

1. DC-DC應用類型簡介

DC-DC電源是直流電壓轉換的核心設備，包括LDO等類型。其中，利用開關方式實現的器件常被稱為DC-DC轉換器。這類電源具有功耗小、效率高、體積小、重量輕、可靠性高等優點，并能抗干擾、寬范圍輸出，因此在電子領域被廣泛應用。

2. DC-DC電源工作原理

DC-DC電源的工作原理涉及到電壓的轉換和調節。這個過程主要是通過開關電源的變換器來實現的。DC-DC變換器在開關電源中負責將輸入的直流電壓轉換為所需的輸出直流電壓。一般情況下，這個變換器的工作原理可以分為三個主要步驟：濾波、變換和調節。

二、關鍵電子元器件的選擇

1. 輸出電感

電感儲存磁能，確保電流穩定輸出。選擇電感時需權衡大小，大電感損耗小但響應慢，小電感快2. 輸入電容

輸入電容用于存儲能量，平滑輸入電壓波動。選擇時需考慮電容值、工作電壓和ESR等參數，以確保其能夠滿足電源模塊的需求。

3. 開關管

開關管是DC-DC電源轉換器中的關鍵元件，其性能直接影響轉換效率和穩定性。選擇開關管時需要考慮導通壓降、開關速度、功耗等參數，并根據實際工作條件進行合理選擇。

4. 控制芯片

控制芯片是DC-DC電源轉換器的核心，負責控制開關管的開關頻率和占空比。選擇控制芯片時需要考慮其穩定性、精度和保護功能，以確保電源模塊的穩定輸出。

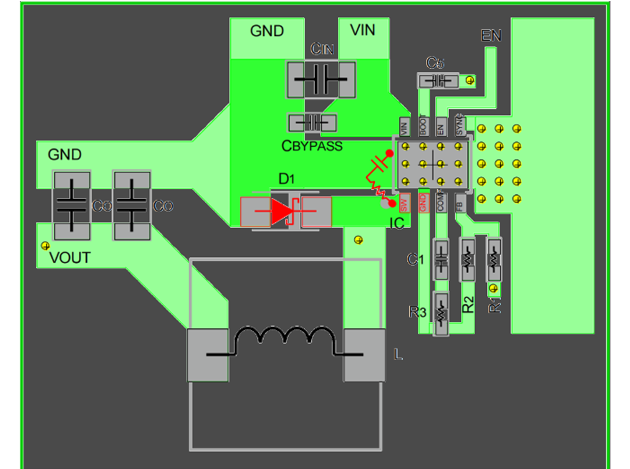

三、布局布線優化設計

1. 電源模塊布局

合理的電源模塊布局有助于降低電磁干擾和提高散熱效果。應盡量靠近負載端放置電源模塊，減少輸出線路長度，降低壓降。

2. 地線設計

地線設計是電源模塊布局中至關重要的一環，合理的地線布局可以有效減小地回路的阻抗，降低電磁干擾。

3. 散熱考慮

散熱地面積：由于開關電源的散熱量比較大，散熱地（銅）的面積應盡量加大，以確保熱量的有效散發。

大面積鋪銅與打孔：輸入、輸出端應盡量大面積鋪銅并多打過孔，這樣不僅可以滿足電流的要求，還有助于提高散熱效果。

DC-DC電源轉換器在電子設備世界中扮演著至關重要的角色，其設計涉及到眾多精細且關鍵的環節。從理解其工作原理，到精心挑選核心組件，再到布局布線的優化設計，每一個環節都需要我們深入思考和精細操作。這不僅需要我們擁有扎實的專業知識，更需要我們具備創新思維和解決問題的能力。希望本文能對大家在設計DC-DC電源轉換器時提供一些有用的參考和幫助。如需選型指導、樣片測試、采購、BOM配單等需求請加客服微信：13310830171。
