NXP推出基于交錯式PFC和LLC控制器的高效率、小型化電源參考設計

來源：NXP恩智浦| 發布日期：2023-11-21 18:00:01 瀏覽量：

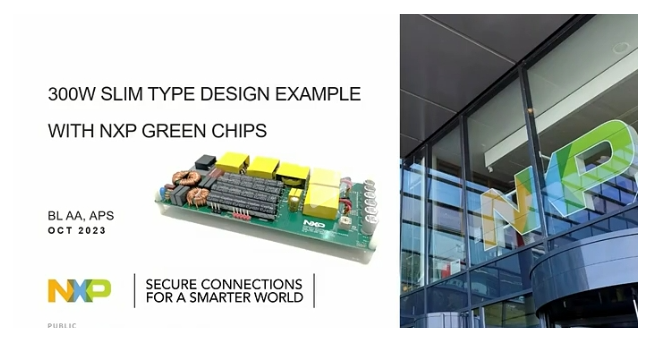

NXP推出基于交錯式PFC和LLC控制器架構的電源參考設計，可廣泛應用于顯示、照明、筆記本電腦適配器和PD3.1EPR28V設計等領域。該電源方案在不同電壓下都表現出色，即使在10%輕負載下效率也大于85%。此外，它的待機功耗小于150mW，外形輕薄，非常適合超薄設備的應用。

該電源參考設計集成了四個核心器件，分別是TEA2209有源橋整流器控制器、TEA2376交錯式PFC控制器、TEA2226 LLC主控制器和TEA2095同步整流控制芯片。這些器件的優勢特性相輔相成，共同實現了高效率、小型化的電源設計。

TEA2209有源橋整流器控制器能夠有效提高低壓輸入時的效率，減少整流橋?qū)ι崞男枨蟆EA2376交錯式PFC控制器能夠降低輸入輸出電流紋波，分散器件的損耗，支持高頻工作，有助于縮小電感的體積。TEA2226 LLC主控制器數字化可配置最高啟動頻率，可限制啟動期間的諧振電流，降低器件的電流應力，針對不同負載條件，提供三種工作模式，以提高整體的效率。TEA2095同步整流控制芯片用來搭配NXP的LLC芯片，性能優異，特別適用于輸出功率較大或工作頻率較高的應用。如需采購，請加客服微信：13310830171。

NXP推出的基于交錯式PFC和LLC控制器架構的電源參考設計，通過整合多個核心器件的優勢特性，實現了高效率、小型化的電源設計，適用于多種應用場景。
