UPS是一種含有儲能裝置的不間斷電源。主要用于賦予設備的一部分較高的電源穩定性，提供不間斷的供電。當市電輸入正常時，UPS向負載提供市電。此時的UPS是交流電機，同時也給機器內的電池充電。當市電中斷（意外停機）時，UPS立即通過逆變器開關轉換繼續向負載提供220V交流電，使負載維持正常運行，保護負載和硬件。UPS設備通常提供高電壓或高電壓保護。

一、UPS工作原理

1.系統組成

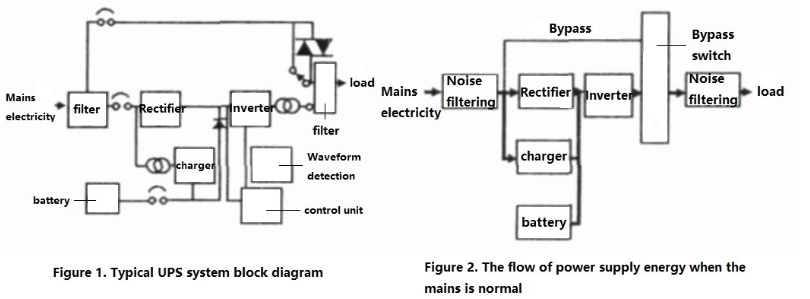

以上是圖1和圖2

典型的UPS系統框圖，如圖1所示。其基本結構是整流器和充電器，將交流電轉換為直流電，直流電通過逆變器變換為交流電，提供交流電時由電池儲存能量。保持正常充電電壓，一旦電源中斷，電池立即為逆變器供電，保證UPS電源交流輸出電壓。下面幾個簡單的說明了UPS的各種工作狀況（以在線式UPS電源為例）。

(1)當在UPS允許的范圍內正常供電時，如圖2所示，粗線描繪了電能的流向。

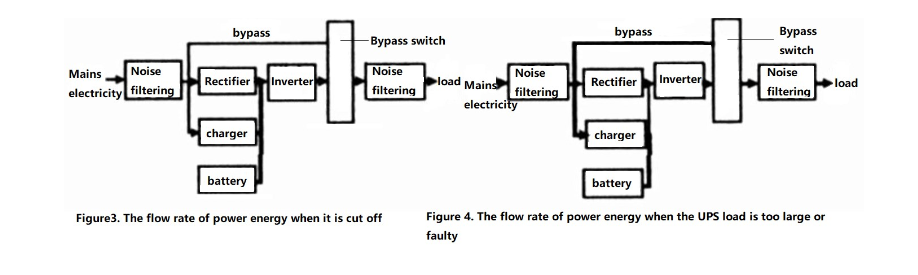

以上是圖3和圖4

(2)主電源故障后，主電源故障被切斷，電源將立即向逆變器提供能量，如圖3所示。

(3)當負載過大或電源逆變器出現故障時，UPS將直接由主電源開啟旁路，如圖4所示。

2.連接方法

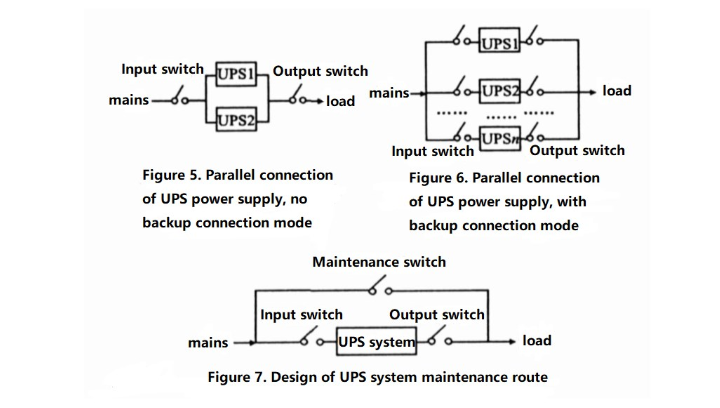

以上是圖片5 圖6 圖7

(1)單個UPS電源可以向所有負載供電，連接圖片如系統原理圖，連接方法更簡單。

(2)負載總功率需要兩臺或多臺UPS供電，如圖5所示，這種連接稱為并聯。

(3)兩臺或多臺UPS供電強度大于總負載，但系統必須有一臺以上UPS供電能力，且任意一臺UPS停電時其余仍可供電。所有負載如圖 6 所示。這種連接稱為備用方法。

(4)整個UPS電源系統出現故障后，主電斷開，直接加在負載上，不影響UPS電源系統的維護，如圖7所示。

(5)當UPS電源系統無故障時，維護開關打開，輸入開關關閉。當UPS電源系統出現故障時，維護開關閉合，輸入開關打開，輸出開關打開。這樣既保證了用電負載的正常運行又不影響UPS電源系統故障的在線維護。

3.功能

隨著計算機應用對電源要求的不斷提高，UPS日益受到重視，并逐步發展出具有穩壓、穩頻、濾波、抗電磁和射頻干擾、防電壓沖浪等功能的電源保護系統。特別是電網線路和供電電源要求不太高，抗干擾技術落后。UPS的作用更加明顯。

UPS的保護首先表現在對市電供電的調節上，UPS的輸入電壓范圍比較寬。一般情況是170V到250V，輸出電源的質量相當高，后置UPS輸出電壓為5%。～8%，輸出頻率穩定在1Hz。如圖1所示，在線式UPS輸出電壓穩定在3%，輸出頻率穩定在0.5Hz。當主市電正常時，UPS電源相當于交流電動機調節器；而市電充電則給電池充電，也相當于充電器。UPS自動切換至電池供電，使計算機正常維護并保護硬件。

二、UPS的分類

根據新標準IEC（國際電工委員會），UPS根據其結構和工作原理分為以下三類：

(1)無源后備UPS電源

是指并聯在市電和負載之間作為備用電源的逆變器。當市電正常時，負載完成。逆變器不進行任何功率轉換，電池由單獨的充電器供電。無市電時，負載的電能完全由逆變器提供。

無源后備式UPS結構簡單，價格最低，用于一些不重要的負載使用，如家用電腦等。但市電時，繼電器將逆變器切換到負載，切換時間較長，一般需要幾毫秒的中斷，所以稍微重要的計算機設備不宜使用無源后置式UPS電源。

(2)在線互動式UPS電源

意思是逆變器并聯在市電和負載之間，備用電源工作，逆變器作為充電器給電池充電。通過逆變器的可逆運行與市場進行互動，這叫互動。這樣的UPS電源，當主市電供電時，由改裝市場給負載供電，逆變器作為充電器進行充電。此時，逆變器起到AC/DC轉換器的作用。故障時，負載完全由逆變器供電，逆變器起到DC/AC轉換器的作用。

在線互動式UPS具有結構簡單、效率高、運行成本低、可靠性高的特點。它方便，易于并行，易于維護，性能滿足一定的負載要求，特別是對于網絡中的某些計算機。該設備用于分布式電源。此類電源的缺點是穩壓性能不高，特別是動態響應速度低，二次抗干擾能力差，電路容易產生諧波干擾和調制干擾。

(3)雙變換UPS電源

逆變器串聯在交流輸入和負載之間，電源通過逆變器持續向負載供電。此類UPS供電方式如下：市電正常時，由整流器供電；逆變器給負載供電；無市時，蓄電設備通過逆變器向負載供電。

雙變換UPS是UPS電源的主流產品。具有性能好、電壓穩定性和頻率穩定性高、功能強、熱備份連接、并聯冗余聯動等優點。不足之處是容量較少10kva以下，其整機率不高，一般在85%左右。

三、UPS發展特點

(1)UPS采用模塊化在線并聯擴展功能。目前，大部分大功率段的UPS已經具備冗余網狀結構。UPS內部多模塊冗余并聯運行，甚至多臺UPS組成系統冗余運行技術。并行傳輸中，當單個模塊或單機出現故障時。該功能自動轉向冗余單元，大大提高了UPS供電系統的可靠性。

(2)高效率、高可靠性。提高UPS自身能效，優化負載效率曲線，降低輸入電流諧波，提高功率因數。

(3)UPS數字化、智能化。

(4)UPS綠色、節能、環保。節能環保已成為UPS產品技術創新的指導原則。對于UPS來說，輸入功率因數的高低表明其吸收電網的能力有強大的力量以及對電網影響的程度。

四、UPS注意事項

由于其逆變器和蓄電池工作的特殊性，UPS電源的安裝和使用必須有嚴格、科學的操作規程，以提高工作穩定性，降低設備故障率，真正做到設備不間斷。

(1)UPS電源的安裝環境應避免陽光直射，并有足夠的通風空間，保持工作環境溫度不高于25℃。如果工作環境溫度超過25℃，溫度每升高10℃，電池的壽命將縮短一半左右。

(2)不宜采用大功率晶閘管負載、晶閘管橋式整流、半波整流負載，容易造成UPS電源輸出短路，容易造成逆變器驅動晶體管失靈。燒毀了。

(3)嚴格遵循正確的開機、關機順序，避免因負載突然增大或突然減小而導致UPS電源電壓輸出下降。

(4)禁止頻繁合閘UPS電源。一般關閉UPS電源后至少需要30秒才能打開UPS電源。因?yàn)橹行⌒蚒PS電源高層故障的原因是：用戶頻繁開機或關機，UPS電源帶負載進行逆變供電和旁路供電。

(5)實踐證明：對于絕大多數UPS電源來說，在50%～60%額定輸出功率范圍內工作是最佳方式。廠家建議：UPS電源的最大啟動負載最好控制在80%以內。如果過載，在逆變器中，常常會擊穿逆變?nèi)龢O管。不宜超負荷運行，容易因電池放電電流太小而失效。

（6）UPS電源的定期維護：觀察工作指示燈的狀態，除塵，測量電池電壓，更換不合格的電池，檢查風扇運轉情況以及檢測UPS的系統參數。

(7) UPS電源相對適合微容性負載，不適合感性負載，如空調、電動機、電鉆、風扇等。如果UPS電源負載為阻性或感性負載，則負載必須酌情減少，避免超載運行。
