在嵌入式與消費類電子系統中，USB主機控制器的集成度、功耗和性能直接影響整體設計效率與用戶體驗。瑞薩電子推出的 UPD720202 是一款高度優化的 USB 3.0 主機控制器 LSI，兼容 xHCI 1.0 規范，通過 PCIe Gen2 ×1 接口連接主系統，專為對空間、功耗和成本敏感的應用場景設計。瑞薩電子代理商-中芯巨能為您提供UPD720202：中文技術參數詳解、原理圖及訂購料號。

UPD720202中文技術參數詳解

核心功能與接口規格

UPD720202 提供 2個獨立USB端口，全面支持從低速到超高速的全速率模式：

LS（1.5 Mbps）

FS（12 Mbps）

HS（480 Mbps）

SS（5 Gbps）

系統側采用 PCIe Gen2 ×1 通道，符合 PCIe 2.0 基礎規范，可無縫接入各類 SoC、CPU 或橋接芯片。器件已通過 USB-IF 認證（測試 ID: 380000043），確保與主流外設的互操作性，并完全兼容 Intel xHCI 1.0 驅動架構，支持 Windows、Linux 及主流實時操作系統。

關鍵技術優勢

相較于前代產品，UPD720202 在以下三方面實現顯著提升：

超低待機功耗

待機功耗降至 4.5 mW，較瑞薩現有方案降低 90%，特別適用于電池供電設備或需滿足能源之星等能效標準的產品。

數據吞吐性能增強

通過重構內部數據路徑與DMA處理邏輯，有效寫入帶寬提升超40%，在多設備并發或大文件傳輸場景下表現更穩定高效。

簡化硬件設計

集成 固件下載（Firmware Download）功能，無需外置 SPI Flash 或串行 ROM，不僅節省 BOM 成本，還減少 PCB 面積與布線復雜度。

封裝與電氣特性

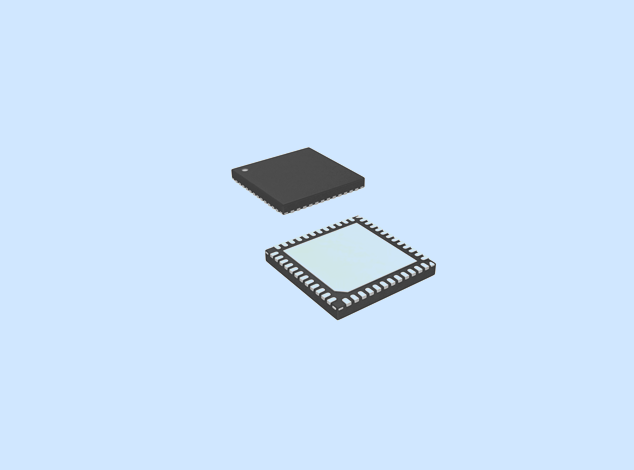

封裝：48 引腳 QFN，尺寸僅 7 mm × 7 mm，引腳間距 0.5 mm，適合緊湊型主板布局

供電：核心電壓 1.05V，I/O 電壓 3.3V

時鐘：?jiǎn)温?24 MHz 晶振輸入，降低時鐘樹設計復雜度

工作溫度：

商業級：0°C 至 +85°C（型號后綴 -701）

工業級：-40°C 至 +85°C（型號后綴 -711）

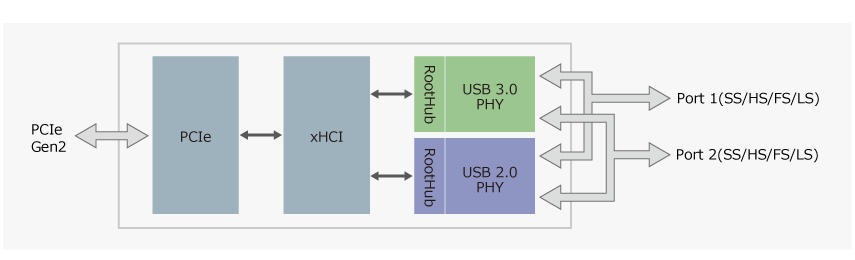

UPD720202原理圖

UPD720202典型應用場景

憑借其小尺寸、低功耗與高兼容性，UPD720202 廣泛適用于：

筆記本電腦、平板、臺式機及服務器的 USB 擴展

PCIe/ExpressCard 外接卡

數字電視、機頂盒、藍光播放器

多媒體播放器、數字音頻設備

投影儀、多功能打印機

網絡存儲（NAS）、路由器及邊緣網關

UPD720202訂購料號

UPD720202K8-701-BAA-A

UPD720202K8-701-BAA-M1-A

UPD720202K8-711-BAA-A

UPD720202K8-711-BAA-M1-A
