在電源系統持續向小型化、高效化演進的今天，功率MOSFET的“功率密度”已超越單一參數指標，成為衡量器件綜合性能的核心維度。Vishay（威世）正通過前道器件工藝創新與后道先進封裝技術的深度協同，重新定義高功率密度MOSFET的行業標準——不僅大幅降低導通與開關損耗，更通過革命性熱管理方案，顯著提升系統級能效與可靠性。

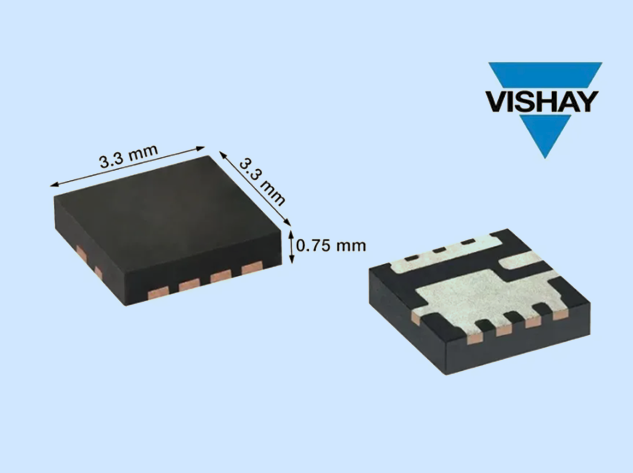

其最新推出的 SiSD5300DN 30V N溝道TrenchFET? 第五代MOSFET 即是典型代表。在10V柵壓下，其導通電阻低至 0.71 mΩ，關鍵優值系數（FOM = RDS(on) × Qg）僅為 42 mΩ·nC，處于業界領先水平。但真正讓其脫穎而出的，是采用的 PowerPAK? 1212-F 封裝——該封裝基于源極倒裝技術，將源極焊盤面積從傳統1212-8S封裝的0.36 mm2大幅提升至 4.13 mm2（增加超10倍），熱阻由63°C/W降至 56°C/W。實測顯示，在相同電流負載下，器件工作溫度顯著降低，有效緩解PCB熱應力，為高密度布局掃清障礙。

而在高壓領域，Vishay的 第四代600V E系列MOSFET 則通過 PowerPAK? 8×8 LR 頂側冷卻封裝 實現另一維度突破。相比傳統D2PAK底側散熱方案，該封裝：

占位面積減少52.4%，高度降低66%，極大節省寶貴板面空間；

結殼熱阻（Rthjc）低至0.25°C/W，散熱效率躍升；

在相同RDS(on)下，額定電流提升45%，可支持高達3kW的緊湊型電源設計。

尤為關鍵的是，頂側冷卻設計允許直接通過散熱片或風冷系統從器件頂部導出熱量，避免熱量向PCB傳導，從而降低周邊元器件溫升，提升整機長期可靠性——這一優勢在服務器電源、光伏逆變器及車載OBC等高可靠性場景中至關重要。

Vishay的策略清晰表明：未來的功率器件競爭，已從“芯片性能單點突破”轉向“芯片-封裝-系統”全棧優化。通過將超低FOM器件與創新封裝深度融合，Vishay不僅提升了MOSFET本身的功率處理能力，更賦能工程師簡化熱設計、縮小系統體積、提高能效等級。

在全球能源效率法規日益嚴苛、終端產品空間持續壓縮的背景下，Vishay這套“高能效+高散熱”的組合拳，正成為電源設計師構建下一代高功率密度解決方案的關鍵支點。對于追求極致性能與可靠性的電力電子開發者而言，這不僅是器件升級，更是一次系統架構的革新契機。
