在便攜式與工業嵌入式系統中，USB集線器不僅需提供可靠的數據通路，還需兼顧快速充電能力、寬溫適應性及高集成度。瑞薩電子推出的 UPD720115 是一款符合 USB 2.0 規范并支持 USB Battery Charging (BC) 1.2 標準的智能集線器控制器，專為智能手機、平板及各類終端設備的高效供電與數據連接而設計。

全面兼容與認證保障

UPD720115 支持 USB 2.0 全速率模式（LS/FS/HS），最高達 480 Mbps，并兼容 USB 2.0 鏈路電源管理（LPM），有助于降低系統整體功耗。器件已通過 USB-IF 認證（TID: 30000066），并獲得 Windows 8/8.1 硬件認證（提交 ID: 1617556），確保在主流操作系統下的即插即用兼容性。

下游端口數量可通過配置靈活設定為 2、3 或 4 個，滿足不同產品形態需求。同時支持 獨立或集中式電源控制 與 過流檢測，提升系統安全性與電源管理粒度。

高度集成，降低BOM成本

傳統USB集線器方案通常依賴外部穩壓器為內核與I/O供電。UPD720115 則 集成兩路片上LDO，可直接從 5V VBUS 輸入生成 3.3V 和 1.05V 內部電源，無需額外穩壓電路。這一設計顯著減少外圍元件數量，節省 PCB 面積，并降低系統物料成本。

此外，芯片支持通過 I/O引腳綁帶（pin-strapping） 配置為 USB復合設備（Composite Device），適用于不可拆卸外設場景（如內置讀卡器或加密模塊）。其下行端口還可輸出 24 MHz 時鐘信號，為外接模塊（如Wi-Fi或藍牙芯片）提供參考時鐘，進一步簡化系統時序設計。

寬溫工業級可靠性

UPD720115 的工作溫度范圍擴展至 –40°C 至 +85°C，遠超普通消費級器件，使其適用于嚴苛的工業環境，如工廠自動化、戶外POS終端或車載設備。該特性使其成為橫跨消費電子與工業市場的通用解決方案。

器件采用 40引腳QFN封裝（6 mm × 6 mm），引腳布局緊湊，支持標準SMT工藝，便于高密度主板集成。

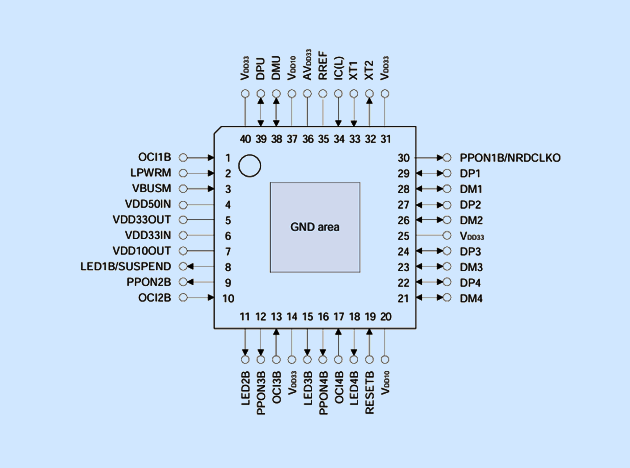

引腳圖

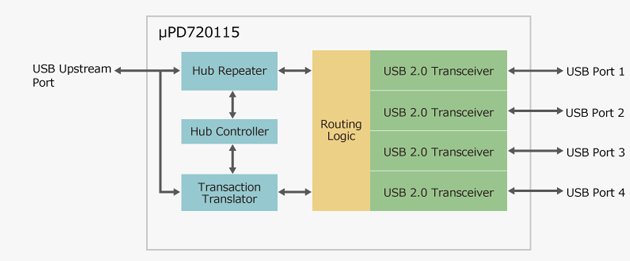

原理圖

典型應用場景

得益于其充電能力、寬溫和高集成特性，UPD720115 廣泛應用于：

移動銷售點（mPoS）終端：支持多外設連接與快充工業條碼掃描儀：穩定供電與數據回傳

單板計算機（SBC）與SoM模塊：用于HMI、邊緣AI等場景

智能家居網關與控制器：整合多協議連接與本地供電

高性能人機界面（HMI）系統：驅動觸摸屏、攝像頭等USB外設

 訂購料號

UPD720115K8-611-BAK-A

UPD720115K8-611-BAK-M1-A

UPD720115K8-711-BAK-A

UPD720115K8-711-BAK-M1-A
